QT Intelligent Series
Intelligent kvartsvarvs elektriskt ventilställdon
QT-serien är en nästa generations intelligenta produkt som aktivt kan reagera på att utveckla styrsystem. Detta kvartsvarvsställdon kan appliceras på fjärilar, kulventiler, spjäll etc.
Huvudspecifikationer för QE-serien
• Utrustning kan ställas in och manövreras med en fjärrkontroll eller trådlös enhet utan att öppna locket
• Eliminerar helt risken för regnvatten
penetration genom att använda omkopplare av icke-penetrationstyp
• Självhållande funktion när momentbrytaren är i drift
• Vattentät funktion som uppfyller IP68 (8m, 72 timmar) (tillval)
• Explosionssäker funktion som uppfyller Exd IIB T4 (tillval)
• Stor LCD-display, dataloggningsfunktion
• Stöder 2-wire fieldbus-kommunikation
(Profibus-DP, FF, HART, Modbus etc./valfritt)
• Brandhämmande (tillval)
- FR-beläggning
- Testad med UL 1709:2005
(certifieringsbyrå: Lloyd's Register of Shipping)
Produktstruktur
Integrationsmodulerande kontrollbox
Den externa styrboxen läggs till "bastyp". Den integrerar reverseringsstartare, motor- och skyddselement, logikelement, in/utgångsenhet, lokal/fjärrstyrning och lokal manöverknapp för på/av/av-ventil i en kontrollbox.
Ratt
Handratten driver direkt den utgående axeln för rotation, för felsökning och nöddrift.
Hand/Auto switch
Genom att manövrera hand/auto-spaken aktiveras manuell drivning.
Aktivering av motorn kopplar automatiskt in strömdriften igen. (Hand/auto-spaken är låsbar för att förhindra felaktig användning.)
Motor
Motorn med speciellt högt vridmoment låg tröghet kan demonteras oberoende. Den har ett inre termiskt skydd för att förhindra skador orsakade av överhettning av motorn - isoleringsklass F
Kam och gränslägesbrytare
Dra åt med två skruvar och enkel inställning. Varje kam kan ställas in separat. När den väl har ställts in kommer varje kam vara i positionen för alltid.
Terminalblocket
Tillräckligt med terminal för kundens bekvämlighet (Max 22 poäng). Beprövad tillförlitlighet och tät kabelanslutning
Positionsindikator
Den mekaniska indikatorn kan kontinuerligt indikera graden av ventilöppning, som består av flerstegsväxlar med justerbara växlar för att rymma ett brett varvområde.
Ventilanpassning
Fjärilsventil

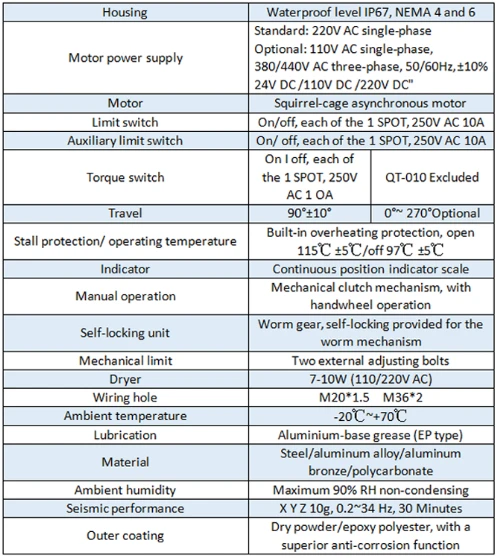

Standardspecifikation
Tillvalsmodeller
Obs: När den utgående axelns hastighet är 2r/min, är produktens utgående axel inte självlåsande.
När ventilen har krav på självlåsning bör det noteras
