INTRODUKTION
- FRY kontrollerar designar, tillverkar och tillhandahåller högkvalitativa ställdon och tjänster relaterade till ventilautomation.

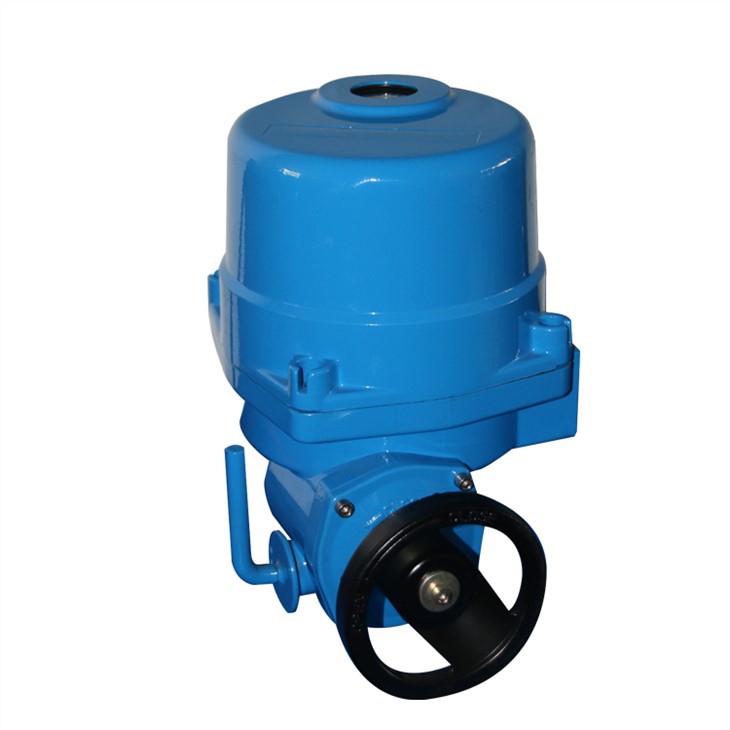

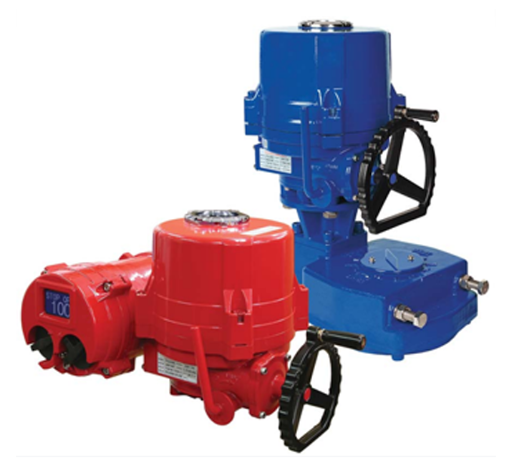

- Vår långa erfarenhet inom automationsområdet gör det möjligt för oss att lansera vårt elektriska ställdon i QT-serien som har kompakt storlek, robust konstruktion, pålitlig prestanda och förmåga att integreras fullt ut i sofistikerade styrsystem.
FUNKTIONER
- Kompakt och robust konstruktion, lätt vikt som ger högt utgående vridmoment (Max 9000Nm).
- Brett område av vridmomentvariationer (från min 100Nm till max 9000Nm).
- Hårdanodiserat aluminiumhus in- och utvändigt med extern pulverlackerad mot svår industriell miljö.
- Kapsling med radialtätningar och O-ringar som ger skydd till vattentät IP67 (Nema 4 & 6) och vattentät IP68 som tillval
- Monteringsbas enligt ISO5211 standard.
- Avtagbar drivbussning för enkel bearbetning och montering.
- Självlåsande med dubbel snäckväxel (ingen broms krävs).
- Automatisk urkopplingshandratt med hänglåsbar automatisk/manuell omkopplingsbar spak.
- Pålitligt mekaniskt vridmomentavkänningssystem som ger säker drift i överbelastningstillstånd.
- Stort fönster och indikator ger bättre positionsindikering på avstånd.
- Olika alternativ för lokal positionskontroll ger enkel idrifttagning och drift i fält.
- Digitaliserad styrkomponent.
① Bostäder
-Hårdanodiserad aluminiumgjutning och extern epoxipulverlackerad mot svår industriell miljö.
②Gearing Exakt bearbetad dubbel snäckväxel c/w minimalt spel, lågt ljud, högt utgående vridmoment.
③Självlåsande Tillhandahålls av dubbel snäckväxel för att hålla ventilens läge oförändrat mot omvänt vridmoment från ventilen.
④Tätning
- Genom O-ring i alla gränssnitt IP67 (standard), och dubbel O-ring för IP68 (tillval)
⑤Handratt Olika storlekar beroende på ställdonets vridmoment och vred på handratten för enkel användning.
⑥Motor Specialdesignad induktionsmotor för att generera högt startmoment och hög effektivitet utrustad med termiskt skydd för att förhindra skador från överhettning. Isoleringsklass F

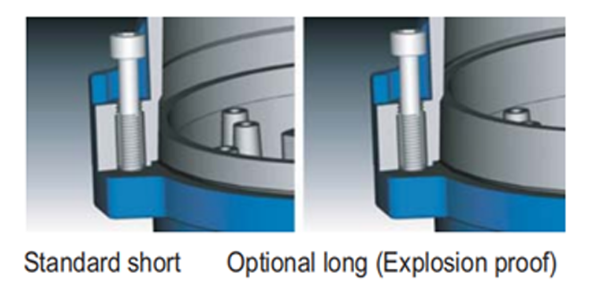

Avsmalnande gränssnitt mellan lock och nedre hölje
- För att enkelt lyfta upp skyddet från det nedre huset för ledningar eller underhåll.
- Standard: Kort gränssnitt för att ge enklare åtkomst till intern komponent
- Explosionssäker: Långt gränssnitt för att hålla längden på flambanan

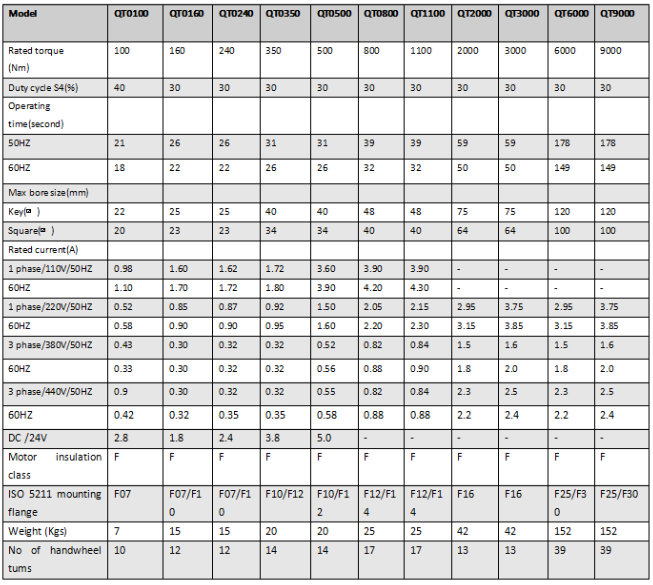

TEKNISK INFORMATION

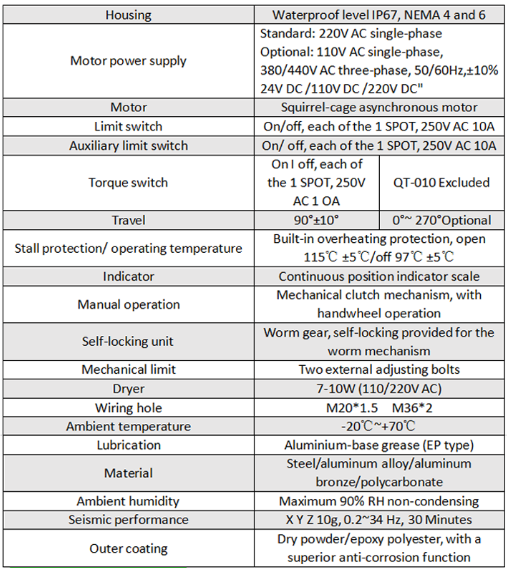

STANDARDSPECIFIKATION
TILLGÄNGLIGA ALTERNATIV
Mekanisk

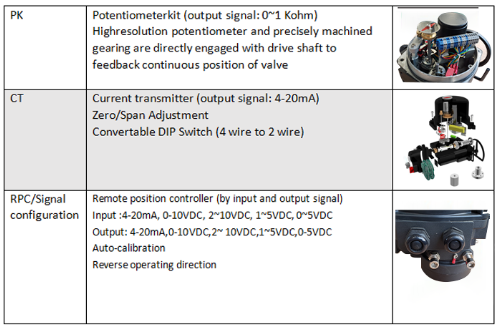

Fjärrövervakning och kontroll
GRUNDLÄGGANDE STÄLLDIMENSIONER
QT elektriskt ställdon Standardvalsguide för ventiler
* Tabellen ovan är endast referens utan FRY:s ansvar.
* Manöverdonets dimensionering måste göras baserat på verkligt ventilmoment
