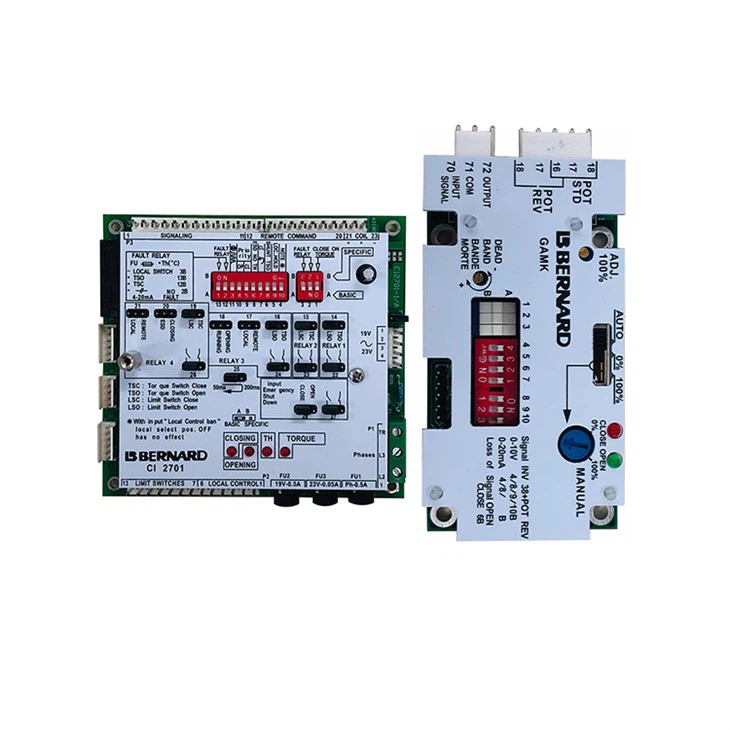

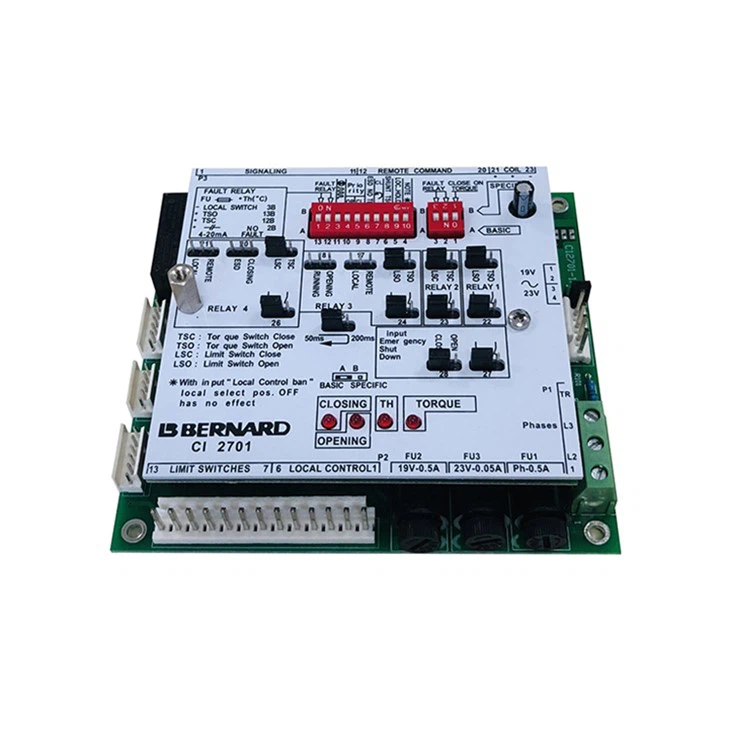

Kontrollpanel elektriskt kretskort CI2701 Elektriskt ställdon kan bilda olika styrsystem beroende på olika driftsplatser. Det ofta använda kretskortet inkluderar logikkontrollpanelen, positionskontrollkortet och handoperatören på plats. etc. Dessutom kommer på plats bussstyrkort, tidsstyrkort och digital display att användas i speciella tillämpningssituationer. Huvudtyperna av logisk kontrollpanel är C12701, även kallat 2701-kort. Det är huvudkretskortet för INTEGRAL.POSIGAM+
Introduktion
Styrkort för ventilläge GAMK (tillval) Styrkortet för ventilläge kallas även lägesställare. Den vanligaste modellen är GAMK, vi brukar kalla det GAMK-bräda. Paneldiagrammet visas i figur 2. Detta kort är anslutet till moderkortet C12701. Lägesställaren används för att styra ställdonet till det ventilläge som ställts in av insignalen. Positionerns konfigurationspanel tillåter:
Ge lokalt positioneringskommando Gör lägesställaren kompatibel med formen på insignalen Ställ in ställdonets svar på förlust av insignalen
1. Inställningar för ingångssignal
Standardingångssignalen är 4-20 mA
1.1 Kör under 0-20mA
ingångssignal
Strömbrytare 4
Strömbrytare 8
Ställ omkopplarna 4 och 8 i läge B för att arbeta med 0-20 mA-ingångssignalen
Utsignalen (positionsindikering) är också 0-20 mA.
1.2.Kör under 0-10V-ingångssignal
Strömbrytare 4
Strömbrytare 8
Strömbrytare 9
Strömbrytare 10
Omkopplarna 4, 8, 9 och 10 är placerade i B för att fungera med en 0-10V-signal. Utsignalen är 0-20mA.
2. Inställning av löpriktning
Under standardinställningen motsvarar 4 mA att ventilen stängs och 20 mA motsvarar att ventilen är helt öppen.
Strömbrytare 3
Potentiometeranslutning
Placera omkopplare 3 i läge B.
Anslut potentiometern till GAMK-positionen "POT STD" till "POT REV" så att 4 mA motsvarar ventilöppningen och 20 mA motsvarar ventilens stängning.
3. 'Stay put' (fail safè location keeping) finktionsinställning Under kontroll av 4-20 mA-insignalen kan ventilplattan hållas i ett säkert läge när ingångssignalen går förlorad genom korrekt inställning. Under standardinställningar förblir ställdonet i det läge där signalen förlorades när styrsignalen förloras,
På GAMK-styrelsen:
Strömbrytare 5
Strömbrytare 6
Strömbrytare 8
Placera omkopplaren 5 i läge B så att ställdonet är helt öppet när insignalen försvinner.
Placera omkopplaren 6 i läge B så att ställdonet stänger när insignalen försvinner.
Placera omkopplare 8 i läge B för att avaktivera funktionen 'Stanna kvar'.
Obs: I fallet med en insignal på 0-20mA eller 0-10V, kan funktionen*Stayput' inte användas och omkopplare 8 måste placeras i läge B för att inaktivera denna funktion.
4. Dödzonsjustering
Även om justeringar har gjorts på fabriken kan användaren även justera via potentiometern "DEAD BAND". Om du vill minska dödzonen måste du rotera den moturs. Obs: Om dödzonen är för liten kommer ställdonet att svänga. I allmänhet är det inte tillåtet att justera dödzonen.
5.Lokal drift
GAMK-kortet låter användaren simulera en {{0}} mA-signal på plats för att kontrollera ställdonets tillstånd. Kommunikatorns lokal-/fjärrkontrollratt måste placeras i fjärrläge. Det finns en väljare på GAMK-kortet. som kan väljas från AUTO,0%,MANeller 100%.som representerar extern signalkontroll.4mA,4 20mA justerbar, 20mA och så vidare. I "MAN"-läget, justera potentiometern för att simulera en 4-20 mA-signal.
AUTO:Drivs av en extern signal {{0}}%:Intern signal0% (standard 4mA) MAN: Intern signal kan justeras från 0 till 100% 100%:Intern signal 100%( standard är 20mA)
6.0%-justering Ställ väljaren i läget 0% för att tillåta ställdonet att ta emot ventilstängningskommandot (4 mA). Vid denna tidpunkt bör ställdonet ha två villkor.
Fall 1: Ställdonet börjar stänga ventilen och stannar innan det når gränslägesbrytaren för ventilstängning. Vrid långsamt lägessignalpotentiometern nära ställdonets mekaniska lägesindikator. Vid denna tidpunkt börjar ställdonet att rotera igen, stannar efter att ha nått gränslägesbrytaren för ventilstängning och lysdioden fortfarande avger ljus. Vrid potentiometern i motsatt riktning tills den röda lysdioden slocknar.
Fall 2: Ställdonet börjar stänga ventilen och stannar när gränslägesbrytaren för ventilstängningsläge nås, men lysdioden som indikerar att ventilen fortfarande är tänd.
Vid denna punkt roteras ställdonspotentiometern steg för steg tills lysdioden släcks.
7,100 % justering Ställ väljaren i 100 % läge för att tillåta ställdonet att ta emot kommandot om ventilöppning (20 mA). Det finns också två fall för ställdonet.
Fall 1: Ställdonet börjar öppna ventilen och stannar innan det når gränslägesbrytaren för ventilens öppet läge. Vrid gradvis "AD1100%" (100% justering) potentiometern medurs för att rotera ställdonet tills ventilen öppnar slagströmbrytaren. Vrid sedan potentiometern långsamt i motsatt riktning tills den gröna lysdioden slocknar.
Fall 2: Ställdonet börjar öppna ventilen och stannar efter att ha nått gränslägesbrytaren för ventilens öppet läge, men den gröna lampan blinkar alltid. Vrid gradvis potentiometern "AD1100%" (100% justering) moturs för att släcka den gröna lysdioden.
