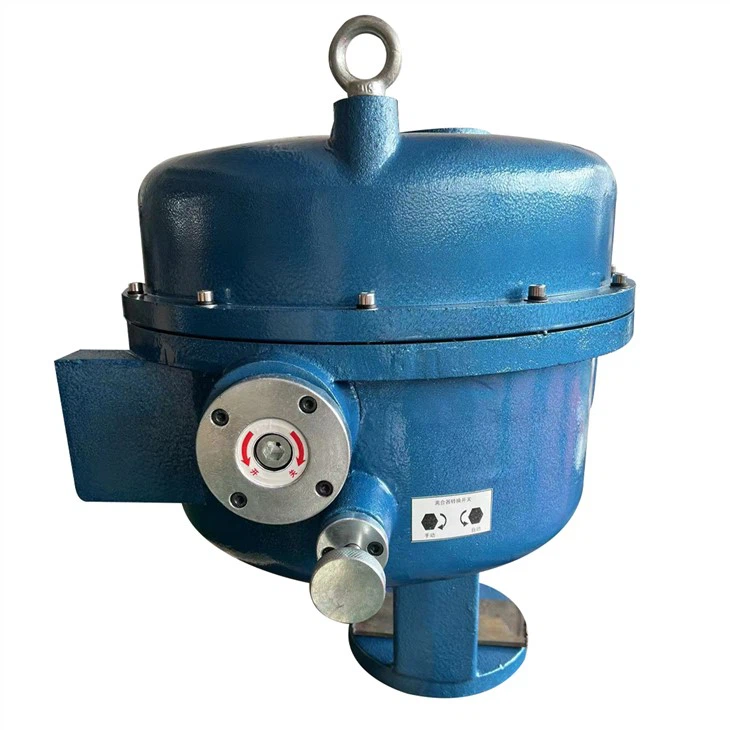

3720 Elektriskt ställdon med kvartsvarv
Funktioner och egenskaper hos 3720-seriens intelligenta elektriska ställdon:
Styrmodulen använder avancerad hybrid integrerad krets, med kraftfulla funktioner.
Icke-påträngande fjärrkontrollfunktion: parameterjustering och inställning utan att öppna locket, manuell drift på plats, återkoppling av utgångskontakt och visning av manuell/automatisk arbetsstatus.
Styrmodulen använder menyinställningar, enkel och bekväm parameterinställning och funktionsjustering.
Inställningsfunktion för ingångssignal: välj analog kontroll (DC4~20mA) eller växlingskontroll (AC220V) beroende på arbetsförhållandena, ledningar är oberoende och stör inte varandra, båda kan mata ut DC4~20mA återkopplingssignal.
Ventillägesvisning och fellarmfunktion med ingångssignal och ventillägesvisningsfunktion samt signal, manuell/automatisk, positiv/omvänd åtgärd, gräns- och felindikator.
Åtgärdstid, åtgärdsnummerminnesfunktion.
Kalibreringsfunktion för insignal och återkopplingssignal för att förbättra kontrollnoggrannheten.
Anti-interferensfunktion: ställ in fördröjningstid för omvänd åtgärd för att undvika omvänd stöt.
Nollpunkts- och slagkalibrering, bekväm och exakt, kan ställas in i vilken position som helst.
Fyra tillståndsinställningar för SMS: helt stängd, helt öppen, självinställning (helt slag) och håll på plats.
Elektronisk gränsfunktion: med återkoppling på plats
Fel självdiagnosfunktion: kan självdiagnostisera felfenomenet för att skydda ställdonet.
Överbelastningsskyddsfunktion: överbelastningsskyddstid kan ställas in efter behov.
Temperaturskyddsfunktion: temperaturskyddsbrytare är installerad inuti motorn för att skydda motorn från att brännas.
Inbäddad klickstruktur, rimlig övergripande design, kompakt mekanism, liten storlek, pro-vikt och bra värmeavledning.
Ställdonet är självlåsande efter strömavbrott.
372: Designserienummer, 372 är 3720-seriens intelligenta elektriska ställdon
L: L är ställdonet med linjärt varv, R är ställdonet med kvartsvarv
S: S är ställdon av vanlig typ
A: A anger dimensionsspecifikation, anger med A, B, C
08: Den representerar utgående kraft eller utgående vridmoment, se modell och specifikationer
※: Symbolen för valet
J: Kvartsvarvsställdon med vev med bas (tillval)
De viktigaste tekniska parametrarna för 3720-seriens intelligenta ställdon
|
|
Föremål |
3720-serien |
|
|||
|
|
Kontrollmekanism |
Styrsignal |
DC4-20mA eller AC220V switchsignal |
|
||
|
|
|
Återkopplingssignal |
DC4-20mA（belastningsresistans Mindre än eller lika med 500Ω） |
|
||
|
|
|
Dödzon |
Kan ställas in Större än eller lika med {{0}},2 procent , utinställning:1.0 procent -2,0 procent |
|
||
|
|
|
Nollpunktsjustering |
Fullt slag |
|
||
|
|
|
Räckviddsjustering |
20-100％ |
|
||
|
|
|
Grundfel, returskillnad |
Kan ställas in,{{0}},4 procent -1,0 procent |
|
||
|
|
|
Kontrollgräns |
Elektronisk begränsning: automatisk låsning av arbetsområdet |
|
||
|
|
|
Inledande test |
Precisionsledande potentiometrar av plast |
|
||
|
|
|
Överbelastningsskydd |
Avbrottsfördröjning kan ställas in |
|
||
|
|
|
Felskydd |
Motoravstängningsskydd när ställdonet inte rör sig på grund av ett fel |
|
||
|
|
|
Kalibrering av styrsignal |
Kalibreringsbekräftelse av övre och nedre styrsignalgränser är tillgänglig |
|
||
|
|
|
Kalibrering av återkopplingssignal |
Justerbar övre och nedre gräns för återkopplingsavvikelse är mindre än 0,5 procent |
|
||
|
|
|
Andra funktioner |
Framåt och bakåt, övre och nedre gränser, manuell/automatisk, återkoppling av felkontakt (kapacitet mindre än 250V 100mA) |
|
||
|
|
Kraft |
Strömförsörjning |
AC220V ＋10％ -15％ 50Hz |
|
||
|
|
|
Kör motor |
AC Reversibel enkelväxlad motor |
|
||
|
|
|
Hel maskinkraft |
En typ |
B typ |
C typ |
|
|
|
|
|
50VA |
150VA |
225VA |
|
|
|
Subsidiär mekanism |
Fjärrkontroll |
Manuell drift på plats och felsökning av menyinställningar |
|
||
|
|
|
Manuell mekanism |
Portabel manuell vev |
|
||
|
|
Monteringsvillkor |
Omgivningstemperatur |
-10 grader – plus 60 grader |
|
||
|
|
|
Tillåten vibration |
Under 2,5G |
|
||
|
|
|
Relativ luftfuktighet |
Under 95 procent |
|
||
|
|
|
Miljögaser |
Ingen frätande gas |
|
||
|
|
|
Extern ledning |
Signalledningar skärmade och separerade från kraftledningar |
|
||
|
|
|
Ledningsgränssnitt |
2-G1/2" |
|
||
|
|
|
Skyddsnivå |
IP65 |
|
||
ModellSpecifikationstabell
|
Kvartsvarvs ställdon |
|||
|
Modell |
Utgående vridmoment |
Handlingstid |
Maximal rotationsvinkel |
|
372RSA-02 |
20 |
6.2 |
90o |
|
372RSA-05 |
50 |
14.2 |
|
|
372RSB-10 |
100 |
17.9 |
|
|
372RSB-20 |
200 |
30.0 |
|
|
372RSC-40 |
400 |
12.9 |
|
|
372RSC-60 |
600 |
21.5 |
|
Resultatindikatorer
