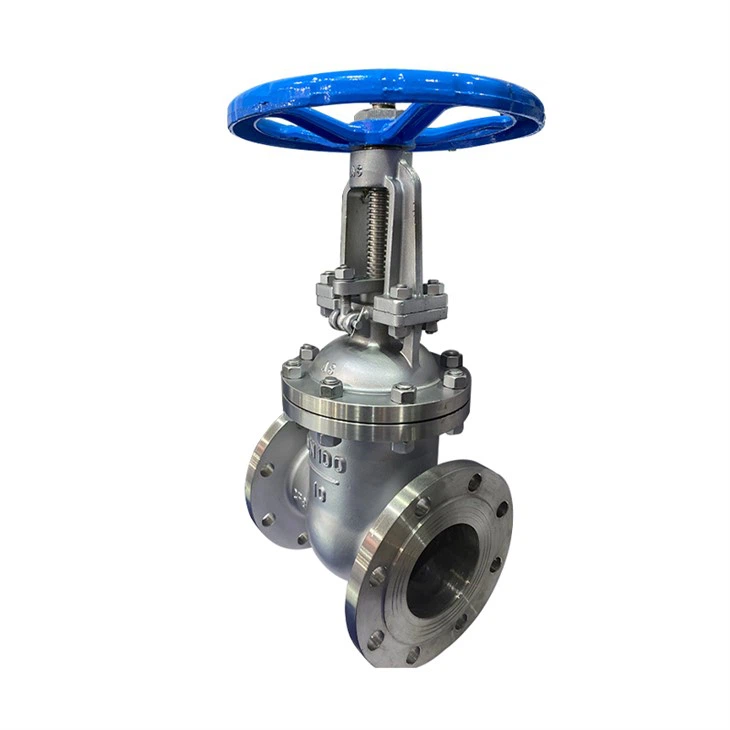

Manuell slussventil
Strukturera
En grindventil är en ventil vars grindstängningsdel rör sig i vertikal riktning längs kanalens mittlinje. Den är vanligtvis sammansatt av en ventilkropp, ett ventilsäte, en ventilskaft, en grind, en ventilhuv och en tätningsring. Den kan omvandlas till en mängd olika elektriska grindventiler och pneumatiska grindventiler genom att utrusta transmissionsanordningen och grindventilen. Den kan endast användas för full öppning och full stängning i rörledningen, och kan inte användas för justering och strypning.
Arbetsprincip
Slidventilens spjäll rör sig linjärt med ventilskaftet. Vanligtvis finns det en trapetsgänga på lyftskaftet. Genom muttern i toppen av ventilen och styrspåret på ventilkroppen omvandlas den roterande rörelsen till linjär rörelse, det vill säga att manövermomentet omvandlas till manöverdrag.
Stängd
Tätningsytan kan endast tätas med medeltrycket, det vill säga portens tätningsyta pressas mot ventilsätet på andra sidan av medeltrycket för att säkerställa tätningen av tätningsytan. Detta är självtätande. De flesta spjällventiler använder forcerad tätning, det vill säga när ventilen är stängd, tvingas porten att trycka mot ventilsätet av yttre kraft för att säkerställa tätningen av tätningsytan.
Öppna
När grindens lyfthöjd är lika med 1:1 gånger ventildiametern är vätskepassagen helt frikopplad, men denna position kan inte övervakas under drift. Vid faktisk användning används toppen av ventilskaftet som ett märke, det vill säga läget där det inte kan öppnas, som dess helt öppna läge. För att överväga låsningsfenomenet som orsakas av temperaturförändringar, öppnas det vanligtvis till toppläget och vänds sedan 1/2-1 varv som helt öppet ventilläge. Därför bestäms ventilens helt öppna läge av portens läge (dvs. slaglängden).
Princip för grindventil
Som namnet antyder använder elektriska slussventiler elektriska ställdon för att styra slussventiler. De är huvudsakligen uppdelade i övre och nedre delar. Den övre delen är det elektriska ställdonet och den nedre delen är slussventilen. Ställdonet och slussventilen är anslutna, och det elektriska ställdonet styr slussventilen att öppna och stänga för att uppnå på- och avstängning av rörledningsmediet. Grindventiler är generellt lämpliga för on-off-tillfällen och är normalt öppna och stängda ventiler. Om arbetsförhållandena kräver justering används i allmänhet elektriska styrventiler, elektriska kulventiler, elektriska vridspjällsventiler, elektriska klotventiler etc.
Felsökningsmetoder
Efter anslutning av ventilen, anslut de externa ledningarna enligt det externa kopplingsschemat. Var särskilt uppmärksam på om insignalen är en strömsignal eller en spänningssignal. De går inte att blanda. De positiva och negativa signalerna kan inte kopplas felaktigt. Användare kan kontrollera och felsöka en efter en enligt följande metoder. Justera den mekaniska gränsen för det elektriska ställdonet: Justeringen av den mekaniska gränsen är så att ställdonet endast fungerar inom det mekaniska övre och nedre gränsområdet för att förhindra att ställdonet överbegränsar och orsakar fara eller skadar ventilen. Som visas i figuren är spaken och de övre och nedre gränsstoppen försedda. I nollläge ska det nedre gränsstoppet vara nära eller nära spaken från botten för att förhindra att ställdonet överbegränsar. Om avvikelsen är stor kan klämmuttern lossas och stoppblocket kan flyttas till motsvarande läge och motsvarande mutter kan dras åt; i fullt läge ska det övre gränsstoppet vara nära eller nära spaken från toppen för att förhindra att ställdonet överbegränsar. Om avvikelsen är stor kan klämmuttern lossas och stoppblocket kan flyttas till motsvarande läge och motsvarande mutter kan dras åt. När strömmen inte är ansluten kan felsökningsprocessen använda handratten för att manuellt öppna ställdonet till nollläget och fullt läge för den önskade ventilen och sedan göra motsvarande justeringar. Ställdonet kan även justeras till det elektriska manuella tillståndet när strömmen är på, och ställdonet kan öppnas till önskat nollläge och fullt läge med upp- eller nedknapparna på displayen. Om ställdonet inte rör sig när upp- eller nedknappen trycks ned under startprocessen, beror det på gränslägesbrytarens begränsning.
Ansökningar
