Fläns Rostfritt stål Backventil
Backventil av lyfttyp
GB/T12235 design, skruvad ventilhuv, lyftventilskiva
Översikt
Backventil avser en ventil vars öppnings- och stängningsdelar är cirkulära skivor och förlitar sig på sin egen vikt och medeltryck för att blockera det omvända flödet av mediet. Den tillhör kategorin automatiska ventiler, även känd som backventil, envägsventil, returventil eller isoleringsventil. Ventilskivans rörelseläge är uppdelat i lyfttyp och svängtyp. Strukturen hos hisbackventilen liknar den hos klotventilen, förutom att den saknar ventilskaftet som driver ventilskivan. Mediet rinner in från inloppsänden (undersidan) och rinner ut från utloppsänden (övre sidan). När inloppstrycket är större än summan av ventilskivans vikt och dess flödesmotstånd öppnas ventilen. Tvärtom stängs ventilen när mediet rinner tillbaka. Svängbackventilen har en lutande skiva som kan rotera runt sin axel, och dess arbetsprincip liknar den för lyftbackventilen. Backventiler används ofta som fotventiler i vattenpumpar för att förhindra återflöde av vatten. Backventiler och stoppventiler används i kombination för att ge säker isolering. Nackdelen är att motståndet är stort och tätningen dålig när den är stängd.
Urvalsstandarder för backventiler
1. För att förhindra återflöde av mediet bör backventiler installeras på utrustning, anordningar och rörledningar;
2. Backventiler är i allmänhet lämpliga för rena media och är inte lämpliga för media som innehåller fasta partiklar och hög viskositet;
3. I allmänhet bör horisontella lyftbackventiler användas på horisontella rörledningar med en nominell diameter på 50 mm;
4. Den raka lyftbackventilen kan endast installeras på horisontella rörledningar;
5. För vattenpumpens inloppsrörledning bör en bottenventil användas. Bottenventilen är vanligtvis endast installerad på det vertikala röret vid pumpinloppet, och mediet strömmar från botten till toppen;
6. Lyfttypen har bättre tätning och större vätskemotstånd än svängtypen. Den horisontella typen bör installeras på horisontella rör, och den vertikala typen bör installeras på vertikala rör;
7. Installationspositionen för svängbackventilen är inte begränsad. Den kan installeras på horisontella, vertikala eller lutande rörledningar. Om den är installerad på en vertikal rörledning måste medelflödesriktningen vara från botten till toppen;
8. Svängbackventilen bör inte göras till en ventil med liten diameter. Det kan göras till ett mycket högt arbetstryck. Det nominella trycket kan nå 42 MPa, och den nominella diametern kan också vara mycket stor, upp till 2000 mm eller mer. Beroende på materialen i skalet och tätningarna kan den appliceras på vilket arbetsmedium och vilket arbetstemperaturområde som helst. Mediet är vatten, ånga, gas, frätande medium, olja, medicin, etc. Arbetstemperaturområdet för mediet är mellan -196--800 grader ;
9. Svängbackventilen är lämplig för lågt tryck och stor diameter, och installationsplatsen är begränsad;
10. Installationspositionen för fjärilsbackventilen är inte begränsad och kan installeras på horisontella rörledningar eller på vertikala eller lutande rörledningar;

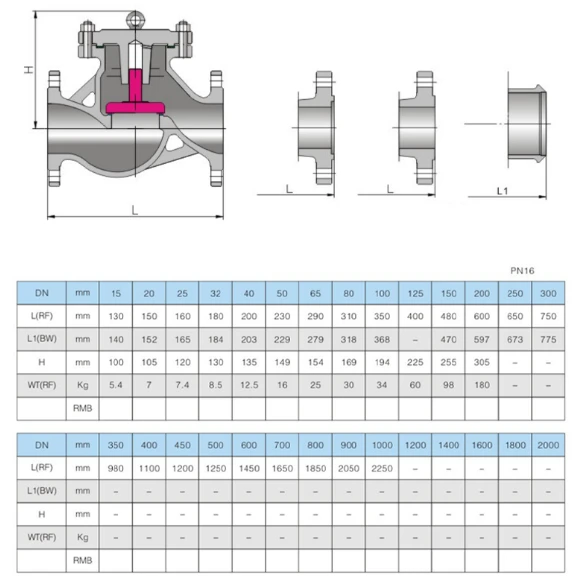

Produktdisplay
