turbin wafer wcb tre excentrisk fjärilsventil
Strukturella egenskaper och användningsområden
Produkter med metalltätning med fjärilsventiler är långlivade, energibesparande fjärilsventiler. Produkterna uppfyller de nationella standarderna JB/T8527-97 (metalltätning fjärilsventil), GB/T13927-92 (universell ventiltryckstest) standarder och andra relaterade standarder för ventiler. Denna produkt består av ventilkropp, fjärilsplatta, tätningsring, transmissionsmekanism och andra huvudkomponenter. Dess struktur är designad enligt den tredimensionella excentriska principen, och en ny bearbetningsteknik som är kompatibel med elastisk tätning och hård och mjuk flerskiktstätning gör det möjligt för fjärilsventilen att minska sin vridmomentkraft under drift, vilket uppnår arbetsbesparande och energibesparande funktioner . Detta säkerställer den övergripande tillförlitligheten hos fjärilsventilen när det gäller korrosionsbeständighet, hög temperaturbeständighet och slitstyrka. Denna fjärilsventil är lämplig för användning i livsmedel, medicin, petrokemisk industri, kraftverk, stålverk, industriell miljöskyddsvattenbehandling och höghus, som den bästa enheten för att reglera flödet och stänga av vätskor i vattenförsörjnings- och avloppsledningar.
Funktioner
1. Fjärilsplattans tätningsring är en mjuk och hård laminerad metallplåt, som har de dubbla fördelarna med metallhård tätning och elastisk tätning. Den har utmärkt tätningsprestanda oavsett låga eller höga temperaturförhållanden.
2. Genom att anta en trippel excentrisk struktur har ventilsätet och fjärilsplattan nästan ingen friktion och har en tätare tätningsfunktion när de är stängda.
3. Ventilhusets tätningsyta är gjord av ytbeläggning av rostfritt stål och koboltbaserad karbid. Tätningsytan är slitstark och har lång livslängd.
4. Unik struktur, flexibel drift, arbetsbesparande, bekväm, inte påverkad av högt eller lågt medeltryck, pålitlig tätningsprestanda och lång livslängd.
prestandaspecifikationer
Delar introduktion
Materialet är förtjockat
Intelligent på-av-typ med lokal driftenhet på plats, flera signalutgångar och flera spänningar kan anpassas
Produktkvaliteten är stabil
Strikt kvalitetskontroll, godkänt lager för lager test, F-klass isolerad motor kan köpas med förtroende
Produkthanteringen är enkel och lätt
Inget sekundärt underhåll krävs, kan installeras i alla vinklar
Produktbytestid valfri
5s,10s,15s,30s,60s

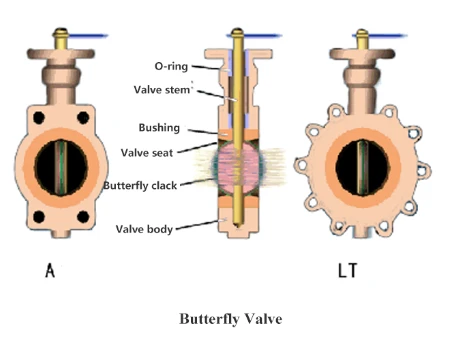

Arbetsprincip
Fjärilsventilen är en ventil som öppnar och stänger genom att rotera ventilskaftet samtidigt som den driver skivan att rotera. I den cylindriska kanalen i fjärilsventilkroppen roterar den skivformade fjärilsplattan runt axeln, huvudsakligen roterar skivan 90 grader för flödeskontroll. , när skivan når 90 grader är ventilen i helt öppet tillstånd. Samtidigt kan skivans vinkel ändras för att justera mediumflödet. Den installeras vanligtvis i rörets diameterriktning. Fjärilsventilen och själva ventilskaftet har ingen låsningsförmåga. För att effektivt kunna justera flödet krävs en snäckväxelreducerare. En fjärilsventil utrustad med en snäckväxelreducerare gör inte bara fjärilsventilen självlåsande, utan ändrar också fjärilsventilens driftsprestanda och reglerar medelflödet mer exakt. .
Funktioner hos fjärilsventil
(1) Enkel struktur och små yttermått. På grund av sin kompakta struktur, korta strukturella längd, liten storlek och låg vikt är den lämplig för stora diametrar.
(2) Den är lätt att öppna och stänga snabbt, har bra justeringsprestanda och fjärilsplattan roterar 90 grader. Både öppning och stängning kan genomföras. Genom att ändra fjärilsplattans rotationsvinkel kan flödeshastigheten styras stegvis.
(3) Vridmomentet för öppning och stängning är litet. Eftersom fjärilsplattorna på båda sidor av den roterande axeln i princip påverkas lika mycket av mediet, och vridmomentet genereras i motsatta riktningar, är öppning och stängning mindre arbetskrävande.
(4) Lågtrycksförseglingsprestandan är bra. Tätningsytmaterialen är vanligtvis gjorda av gummi och plast, så tätningsprestandan är bra. Begränsad av tätningsringens material är fjärilsventilens driftstryck och driftstemperatur litet. Arbetstrycket och driftstemperaturområdet för hårt förseglade vridspjällsventiler har emellertid förbättrats avsevärt.
