2000 - 1500 WOG 3-delad kulventil med full port med NPT, hylsor eller stumsvetsändar med direktmonterad aktiveringsdesign
Beskrivning
Serien är en tredelad kulventil med full port med NPT, hylsor eller stumsvetsändar och ISO 5211-kompatibel direktmonterad aktiveringsplatta. E20 är klassad till 2000 WOG i storlekar från ¼" till 1" och till 1500 WOG i storlekar från 1-¼" till 2". Ventilhus är gjorda av antingen CF8M eller WCB med 316SS trim och en mängd olika sätesmaterial att välja mellan.
Funktioner
• Storleksområde: ¼" – 2"
• CF8M och WCB Bodies/316SS Trim
• Fire Safe to API 607 5th Edition
• Inbyggd ISO 5211 monteringsdyna för enkel automatisering
• TFM 4215 sitsmaterial (TFM 1600 + 15% koltillval)
• Antistatiska enheter för kul-stam-kropp
• Utblåsningssäkra stam
• Tryckbalanseringshål i kulspåret
• TA-Luft Design/Godkänd spänningsförande stampackning
• 30 graders & 60 graders V-Notch Control Ball (tillval).
Standarder
• Design: ASME B16.34, MSS SP-110, API608
• 2000 WOG för ¼" - 1"
• 1500 WOG för 1-¼" - 2"
• Brandsäker: API 607, ISO 10497
• Väggtjocklek: ASME B16.34 Klass 800
• Rörgänga: ASME B1.20.1
• Stumsvets: ASME B16.25 (Ø B2 Sch 80)
• Sockelsvets ASME B16.11
• Inspektion och testning: API 598

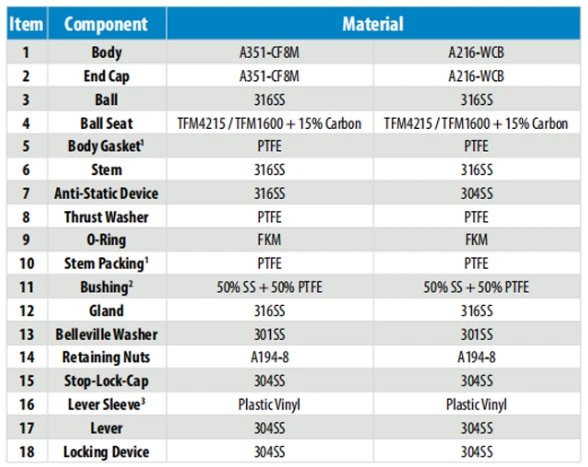

Byggnadsmaterial
Mått
2000 - 1500 WOG 2-delad, full port NPT-kulventil med direktmonterad aktiveringsdesign
Beskrivning
Serien är en tvådelad kulventil med full port med NPT-ändar och ISO 5211-kompatibel direktmonterad aktiveringsplatta. E30 är klassad till 2000 WOG i storlekar från ¼" till 1" och 1500 WOG i storlekar från 1-¼" till 2". Ventilhus är gjorda av antingen CF8M eller WCB med 316SS trim och TFM 4215 säten.
Funktioner
• Storleksområde: ¼" – 2"
• CF8M och WCB Bodies/316SS Trim
• Brandsäker design godkänd
• Inbyggd ISO 5211 monteringsdyna för enkel automatisering
• TFM 4215 Säten
• Antistatiska enheter för kulstam-kropp
• Utblåsningssäkra stam
• Tryckbalanseringshål i kulspåret
• TA-Luft Design/Godkänd spänningsförande stampackning
Standarder
• Design: ASME B16.34, MSS SP-110
• 2000 WOG för ¼" - 1"
• 1500 WOG för 1¼" - 2"
• Rörgänga: ASME B1.20.1
• Inspektion och testning: API 598
Byggnadsmaterial
Mått
1000 WOG 2 delar, NPT kulventil med full port
Beskrivning
Serien är en tvådelad kulventil med full port med NPT-ändar. E52 är klassad till 1000 WOG och finns i storlekar från ¼" till 2". Ventilhus är gjorda av antingen CF8M eller WCB med 316SS trim och PTFE säten.
Funktioner
Storleksintervall: ¼" – 2"
• CF8M och WCB Bodies/316SS Trim
• Utblåsningssäkra stam
• Tryckbalanseringshål i kulspåret
Standarder
• design: ASME B16.34,
• Rörgänga: ASME B1.20.1
• Inspektion och testning: API 598
Byggnadsmaterial
Mått
1000 WOG 1 stycke, NPT-kulventil med reducerad port
Beskrivning
Serien är en kulventil i ett stycke med dubbel reducerad port med NPT-ändar. E55 är klassad till 1000 WOG och finns i storlekar från ¼" till 2". Ventilhus är gjorda av antingen 316SS eller kolstål med 316SS trim och PTFE-säten.
Funktioner
• Storleksområde: ¼" – 2"
• Kolstål och 316SS karosser/316SS Trim
• Utblåsningssäkra stam
• Tryckbalanseringshål i kulspåret
• Låsenhet är tillgänglig på begäran
Standarder
• Design: ASME B16.34, MSS SP-110
• Rörgänga: ASME B1.20.1
• Inspektion och testning: MSS SP-110
Byggnadsmaterial
Mått
