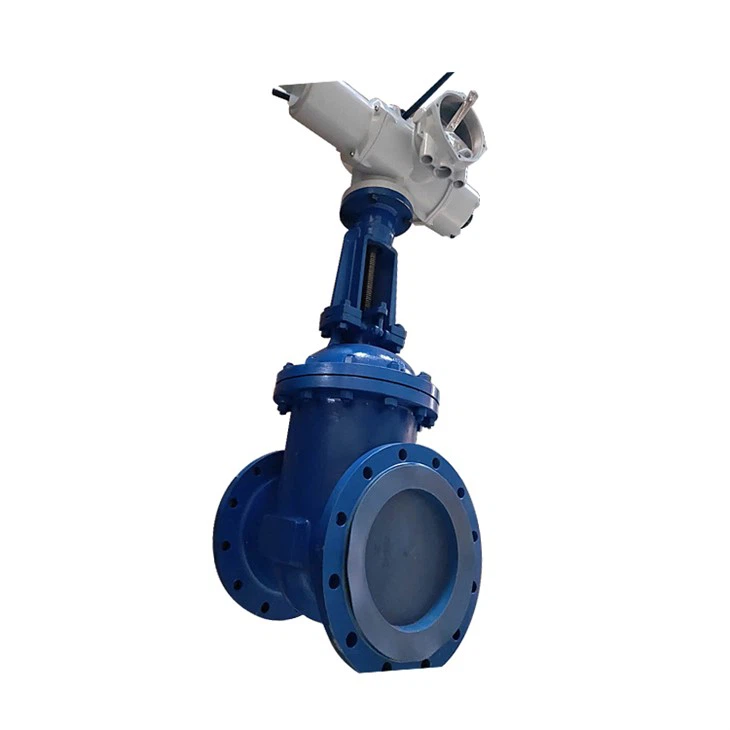

Grindventil i gjutet stål
Översikt
Bland olika typer av ventiler är grindventiler de mest använda. Grindventil avser en ventil vars stängningselement (slussplatta) rör sig längs kanalaxelns vertikala riktning. Det används huvudsakligen för att skära av mediet på rörledningen, det vill säga det används helt öppet eller helt stängt. I allmänhet kan slussventiler inte användas för att reglera flödet. Den kan appliceras på låg temperatur och lågt tryck samt hög temperatur och högt tryck, och kan användas för olika medier beroende på ventilens olika material. Mellanventiler används emellertid i allmänhet inte i rörledningar som transporterar media som lera. Grindventil har följande fördelar:
① Liten vätskemotstånd.
②Vridmomentet som krävs för öppning och stängning är litet.
③ Den kan användas på ringnätsrörledningar där mediet strömmar i båda riktningarna, vilket innebär att mediets flödesriktning inte är begränsad. ④När den är helt öppen är tätningsytan mindre eroderad av arbetsmediet än avstängningsventilen.
⑤Krossstrukturen är relativt enkel och tillverkningsprocessen är bra.
⑥ Strukturlängden är relativt kort. Eftersom slussventiler har många fördelar används de i ett brett spektrum av applikationer. I allmänhet används slussventiler som anordningar för att skära av mediet i rörledningar med en diameter större än eller lika med DN50. Även på vissa rörledningar med liten diameter (såsom DN15~DN40) finns fortfarande kvar vissa slussventiler. Grindventiler har också några brister, främst:
①Den totala storleken och öppningshöjden är stora, och det nödvändiga installationsutrymmet är också stort.
② Under öppnings- och stängningsprocessen finns det relativ friktion mellan tätningsytorna, vilket resulterar i större slitage och till och med repor vid höga temperaturer.
③ I allmänhet har slussventiler två tätningspar, vilket lägger till vissa svårigheter vid bearbetning, slipning och underhåll.
④Öppnings- och stängningstiden är lång. Grindventiler har olika strukturella typer. Den största skillnaden är den strukturella typen av tätningselement som används. Beroende på tätningselementets struktur delas slussventiler ofta in i flera olika typer, och de vanligaste formerna är parallella slussventiler och kilslussventiler; Beroende på ventilskaftets struktur kan den också delas in i lyftspindel (stigande spindel) och roterande spindel (icke stigande spindel) slussventil.
Produktsammansättning
Under lång tid är de allmänna slussventilerna som används på marknaden ofta läckande och benägna att rosta. Vårt företag introducerar utländsk teknik för att producera mjuktätande slussventiler. Det övervinner bristerna hos vanliga slussventiler som dålig tätning, elastisk utmattning och lätt rost. Den mjuktätade slussventilen är en ersättningsprodukt av den traditionella slussventilen. Den använder den elastiska grindplattan för att kompensera för lätt deformation för att uppnå en bra tätningseffekt. Ventilen har betydande fördelar såsom ljusomkoppling, pålitlig tätning, bra elastiskt minne och lång livslängd. Den kan användas i stor utsträckning Den används som en reglerande och avlyssningsanordning för hällning i vätskeledningar som kranvatten, avlopp, bygg, mat, elektricitet, medicin, metallurgi, textilier och energisystem.
Låsande elastisk sätestätning grindventil
Speciell elastisk sätestätning grindventil för brandskydd
Teleskopisk stång elastisk sätestätning grindventil
Anslutningsformulär
Anslutningsändformer: upphöjd fläns, helplansfläns, ringanslutningsfläns, stumsvetsanslutning, gängad anslutning, hylssvetsanslutning och kombinerad anslutning etc., och kan även anpassas efter kundens önskemål. Svetsändarna är tillverkade i enlighet med ASME B16.25 och kräver att användaren tillhandahåller rörets väggtjocklek.

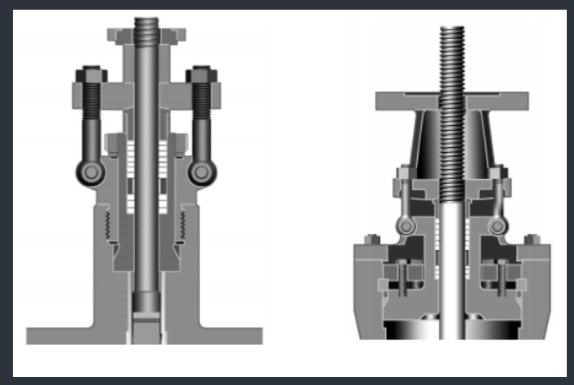

Mellanflänspackning för skruvad ventilhuv
Typ av grind
Självtätande ventilhuv
Standard förpackningsstruktur
Ventilen är designad, tillverkad och testad för att uppnå lågt läckage av 50PPMVOC som standard. Denna artikel gäller alla ventiler av gjutstål och smidesstål, med undantag för speciella krav från användaren. Genom att öka ventilspindelns diametertolerans och strikt kontrollera ventilskaftets rakhet och packningsytans jämnhet säkerställer vi långvarigt lågt läckage av ventilskaftet.
Dynamisk lastpackningsstruktur
Ventilspindelpackningsform med fjärilsfjäderkompression. Denna form används främst på platser där ventilen ofta kräver omkoppling eller under högre temperatur- och tryckförändringar för att minska frekventa justeringar av packboxen för att kompensera för packningsförbrukning. Dynamisk belastningspackning Konstruktionen ger kontinuerlig komprimering av packningen för att säkerställa god tätningsprestanda i långvariga och föränderliga driftsmiljöer. Olika typer av fyllmedel och material kan tillhandahållas enligt kundens krav.
Distansring
Kombinationen av packning på toppen och botten av distansringen kan effektivt komprimera packningen. När vätska/gas inte kan läcka ut, används denna struktur för att injicera fett för att smörja packningen eller återställa läckage i ventilskaftområdet.
Vattentätning
Fyllningskammaren är utformad som en vattentät struktur, och vatten med ett tryck på 0.6-1.6 MPa införs i gränssnittet. Friktionen är liten och tätningen är bra. Det kan isolera systemet från atmosfären och säkerställa god lufttäthet.
