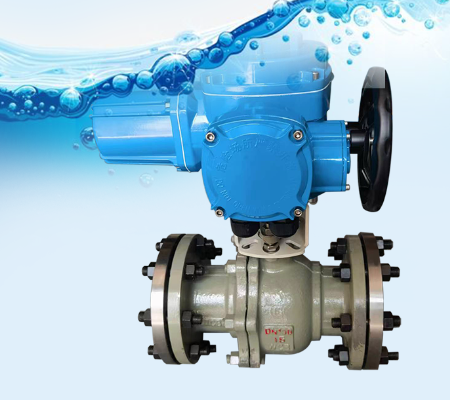

Elektrisk kulventil
Elektriskt ställdon av on-off typ
Modulerande typ också tillgänglig
Ansökningar
Lämplig för rörledningar med stor tryckskillnad
Luft, ånga, vatten
Luft är gasen som omger jorden, huvudsakligen sammansatt av kväve, syre, ädelgaser, koldioxid och andra ämnen (såsom vattenånga, föroreningar etc.)
Gas, olja och petrokemi
Petroleum är en blandning av kolväten i gasformigt, flytande och fast tillstånd, som finns i naturliga former.
Frätande media
Frätande media avser ämnen eller medier med frätande egenskaper som kan orsaka kemiska eller elektrokemiska förändringar i material och därigenom orsaka skador.
Arbetstemperatur: -20C till +150C (+250C med speciell tätning).
Arbetstryck: PN16, PN25 - PN40 - PN64 -PN100
Gäller vid minus 20 grader
Namn: Elektrisk kulventil
Kontrollläge: På-av-typ
Specifikation: DN40-dn800
Strömförsörjningsspänning: 220v, 380v
Strukturella egenskaper
Elektrisk kulventil
1. Låshål finns vid ventilens helt öppna och helt stängda lägen för att förhindra felmanövrering av icke-personal.
2. Ett steg finns i botten av ventilskaftet för att förhindra att ventilskaftet lossnar på grund av onormal ökning av ventilens inre tryck.
3. En brandsäker tätningsring är anordnad mellan kulan och ventilsätet, och ventilsätet har fortfarande en tätande effekt efter att ha blivit bränt.
4. Snabb omkoppling, flexibel öppning och stängning, lång livslängd, säker och pålitlig.
5. Den elektriska kulventilen kan styras centralt på långt avstånd och kan tillgodose behoven för datorprogramstyrning.
Det elektriska kulventilställdonet är en oumbärlig drivkontrollanordning för att realisera programstyrning, automatisk styrning och fjärrkontroll av den elektriska kulventilen. Dess rörelseprocess styrs av slag, vridmoment etc. Eftersom arbetsegenskaperna och utnyttjandegraden för det elektriska kulventilställdonet beror på kulventilens typ och egenskaper, är det korrekta valet av kulventilmanöverdonet avgörande för att förhindra överbelastning.
Ställdonets utgående vridmoment är den viktigaste parametern för val av elektriska ställdon. Ställdonets utgående vridmoment bör vara 1,2~1,5 gånger det maximala arbetsmomentet för den valda kulventilen. För det andra, beroende på de olika användningsförhållandena för kulventilen, bör lämplig öppnings- och stängningshastighet väljas för att förhindra att kulventilens manöverdon öppnas och stängs för snabbt för att orsaka vattenslag.
Elektriska kulventilställdon har speciella krav, det vill säga de måste kunna begränsa vridmoment (axiell kraft) och rotationsvinkel. När specifikationerna för den elektriska anordningen bestäms, bestäms också dess kontrollvridmoment. I allmänhet kommer motorn inte att överbelastas när den körs inom en förutbestämd tid. Överbelastning kan dock inträffa i följande situationer: För det första är strömförsörjningsspänningen låg och det erforderliga vridmomentet kan inte erhållas, vilket gör att motorn slutar rotera; för det andra är vridmomentbegränsningsmekanismen felaktigt justerad för att vara större än stoppmomentet, vilket resulterar i ett kontinuerligt överdrivet vridmoment, vilket gör att motorn slutar rotera; för det tredje, intermittent användning, ackumuleras den värme som genereras och överskrider motorns tillåtna temperaturstegringsvärde; för det fjärde, kretsen för vridmomentbegränsningsmekanismen misslyckas av någon anledning, vilket gör att vridmomentet blir för stort; för det femte är omgivningstemperaturen för hög, vilket relativt sett minskar motorns termiska kapacitet.
Produktdisplay
