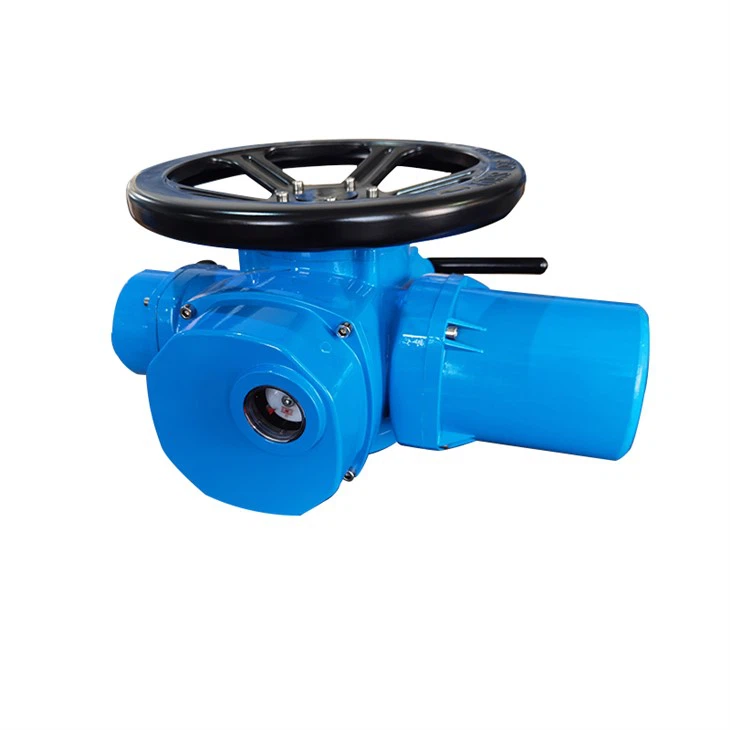

DZW elektrisk ventilställdon
Elektriskt ventilställdon med flera varv är en drivanordning för ventiler för att realisera öppning, stängning eller modulerande kontroll. Den är lämplig för slussventiler, klotventiler, membranventiler, kolvventiler, trottelventiler, vattenslussar, etc. Den kan användas för stigande spindelventiler och dolda spindelventiler.
Denna serie av elektrisk utrustning har egenskaperna för kompletta funktioner, pålitlig prestanda, liten storlek, lätt vikt och bekväm användning och underhåll. Fjärrkontroll, centraliserad styrning och automatisk styrning kan implementeras på ventilen. Används i stor utsträckning inom elkraft, metallurgi, petroleum, kemisk industri, papperstillverkning, avloppsrening och andra industrier.
Den här produktens prestanda överensstämmer med bestämmelserna i JB/T8528-1997 "Technical Conditions for Ordinary Electric Valve Actuator". Prestandan för den explosionssäkra typen överensstämmer med GB3836.1-2000 "Elektrisk utrustning för explosiva gasatmosfärer Del 1: Allmänna krav", GB3836.2-2000 "Elektrisk utrustning för explosiva gasatmosfärer Del 2: Flamsäker typ "d"" och bestämmelserna i JB/T8529-1997 "Tekniska villkor för explosionssäkert elektriskt ventilställdon "d".
Elektriska ställdon med flera varv klassificeras enligt skyddstyper: utomhustyp och explosionssäker typ;
Enligt kontrollläget: det finns intelligenta på-av-typer och intelligenta moduleringstyper;
Beroende på anslutningstyp: det finns vridmomenttyp, kraftverkstyp och dragkraftstyp.
Tekniska parametrar
Strömförsörjning: konventionell, trefas 380V (50Hz) special,
trefas 660V, 415V (50Hz, 60Hz)
Enfas 220V, 110V (50Hz, 60Hz)
Arbetsmiljö:
Omgivningstemperatur: -20~+60 grad (specialbeställning -40~+80 grad)
Relativ luftfuktighet:<95% (at 25C)
Skyddstyp, utomhustypen används på platser utan brandfarliga, explosiva och icke-korrosiva media. Explosionssäkra produkter inkluderar dI och dIBT4. dI är lämplig för icke-utgrävande arbetsytor i kolgruvor, och dIBT4 används i fabriker och är lämplig för explosiva gasblandningar vars miljö är grupp IIA och IIB T1~T4. Skyddsnivå: IP55 (specialbeställning IP65, IP67)
Driftcykel: kort tid 10 minuter (specialbeställning 30 minuter).
Modellsammanställning
Modeller
Manuell-elektrisk mekanism
Den manuella elektriska växlingsmekanismen är en halvautomatisk växling, handtaget måste dras för att växla när det är manuellt, och det kommer att köras automatiskt när det manuella tillståndet ändras till elektriskt. Den består av ett handtag, en kopplingsdel, en stående stång, en koppling, en tryckfjäder, etc. När handratten krävs, skjut handtaget till manuell riktning, och kopplingsdelen kommer att höja kopplingen och trycka ihop kompressionsfjädern . När handtaget trycks till ett visst läge kommer kopplingen att lossa från snäckhjulet och koppla in i handhjulet. Samtidigt står den upprättstående stången upprätt på ändytan av snäckhjulet under inverkan av torsionsfjädern, vilket stöder kopplingen från att falla. Efter att växlingen är klar kan handtaget släppas och handratten kan användas för manövrering. . När elektrisk drift krävs kommer motorn att driva snäckhjulet att rotera, och den upprättstående stången som stöds på ändytan av snäckhjulet kommer att falla ner. Under inverkan av tryckfjädern kommer kopplingen snabbt att röra sig till snäckhjulets riktning, gripa in i snäckhjulet och samtidigt koppla ur handhjulet, vilket automatiskt realiserar manuell drift. övergång till elektriskt tillstånd.
Ansökningar
Z-seriens flervarvs elektriska ställdon är lämpliga för öppning och stängning av delar av linjärrörelseventilerna, såsom grindventiler, klotventiler, membranventiler, grindar, vattenventiler etc. För att ventilen ska öppna, stänga eller reglera. Fjärrkontrollventil uppnås, den väsentliga drivkontrollen och automatisk kontroll. De har en fullfjädrad, tillförlitlig prestanda, avancerade kontrollsystem, liten storlek, låg vikt, enkla att använda och underhålla. Används i stor utsträckning inom elkraft, metallurgi, petroleum, kemikalier, papper, avsvavling och dammborttagning, avloppsrening och andra industrier. Flervarvs elektriska ställdon är: utomhustyp, explosionssäker, den övergripande moduleringstypen, den övergripande typen av explosion, explosionsövergripande moduleringstyp. Efter anslutningstyp, är också uppdelad i vridmoment och dragkraft.
