Elektriskt ställdon
Översikt

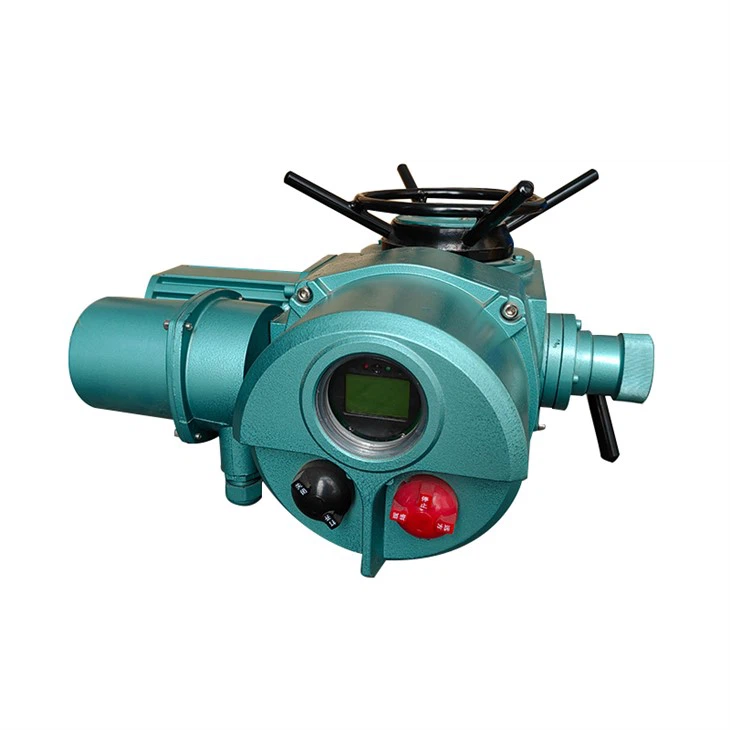

Multi-turn elektrisk ventilställdon, kallad Z-typ denso för kort, är en drivanordning för ventiler för att realisera öppning, stängning eller modulering. Z-typ denso är lämplig för slussventiler, klotventiler, membranventiler, kolvventiler, trottelventiler, vattenportar, etc. Den kan användas för stigande spindelventiler och dolda spindelventiler. Denna serie av elektrisk utrustning har egenskaperna för kompletta funktioner, pålitlig prestanda, liten storlek, lätt vikt och bekväm användning och underhåll. Fjärrkontroll, centraliserad styrning och automatisk styrning kan implementeras på ventilen. Används i stor utsträckning inom elkraft, metallurgi, petroleum, kemisk industri, papperstillverkning, avloppsrening och andra industrier. Den här produktens prestanda överensstämmer med bestämmelserna i JB/T8528-1997 "Tekniska villkor för vanliga elektriska ventilställdon". Prestandan för den explosionssäkra typen överensstämmer med GB3836.1-2000 "Elektrisk utrustning för explosiva gasatmosfärer Del 1: Allmänna krav", GB3836.2-2000 "Elektrisk utrustning för explosiva gasatmosfärer Del 2: Flamsäker typ "d"" och bestämmelserna i JB/T8529-1997 "Technical Conditions for explosionsproof Electric Valve Actuatord". Elektriska enheter med flera svängar klassificeras enligt skyddstyper: utomhustyp och explosionssäker typ; Enligt kontrollläget: det finns intelligenta på-av-typer och intelligenta moduleringstyper; Beroende på anslutningstyp: det finns vridmomenttyp, kraftverkstyp och dragkraftstyp.
Arbetsmiljö och huvudsakliga tekniska parametrar
Strömförsörjning: konventionell, trefas 380V (50Hz) special, trefas 660V, 415V (50Hz, 60Hz)
Enfas 220V, 110V (50Hz, 60Hz)
· arbetsmiljö:
①Omgivningstemperatur: -20~+60 grad (specialbeställning -40~+80 grad)
② Relativ luftfuktighet:<95% (at 25C)
③ Skyddstyp, utomhustypen används på platser utan brandfarliga, explosiva och icke-korrosiva media. Explosionssäkra produkter inkluderar dI och dIBT4. dI är lämplig för icke-utgrävande arbetsytor i kolgruvor, och dIBT4 används i fabriker och är lämplig för explosiva gasblandningar vars miljö är grupp IIA och IIB T1~T4. (se GB3836.1 för detaljer) ④Skyddsnivå: IP55 (specialbeställning IP65, IP67)
3.3 Driftcykel: kort tid 10 minuter (specialbeställning 30 minuter).
Modellspecifikationer och huvudsakliga prestandaspecifikationer
Manuell elektrisk kopplingsmekanism
Den handelektriska växlingsmekanismen är en halvautomatisk växling, handtaget måste dras för att växla när det är manuellt, och det kommer att köras automatiskt när det manuella tillståndet ändras till elektriskt. Dess struktur visas i figur 9. Den består av ett handtag, en kopplingsdel, en stående stång, en koppling, en tryckfjäder, etc. När handratten krävs, skjut handtaget till manuell riktning, och kopplingsdelen kommer att höj kopplingen och tryck ihop tryckfjädern. När handtaget trycks till ett visst läge kommer kopplingen att lossa från snäckhjulet och koppla in med handratten. Samtidigt står den upprättstående stången upprätt på ändytan av snäckhjulet under inverkan av torsionsfjädern, vilket stöder kopplingen från att falla. Efter att växlingen är klar kan handtaget släppas och handratten kan användas för manövrering. . När elektrisk drift krävs kommer motorn att driva snäckhjulet att rotera, och den upprättstående stången som stöds på ändytan av snäckhjulet kommer att falla ner. Under inverkan av tryckfjädern kommer kopplingen snabbt att flyttas till snäckhjulets riktning, gripa in i snäckhjulet och samtidigt kopplas ur från handhjulet, vilket automatiskt realiserar manuell drift. övergång till elektriskt tillstånd. Observera: 1. Dra inte i växlingshandtaget vid elektrisk drift! 2. Tryck (eller dra) handtaget i pilens riktning när du byter. Om trycket inte är på plats ska du trycka på handtaget samtidigt som du vrider på handratten
Några kooperativa kunder
Inspektionslista för elektriska ställdon
