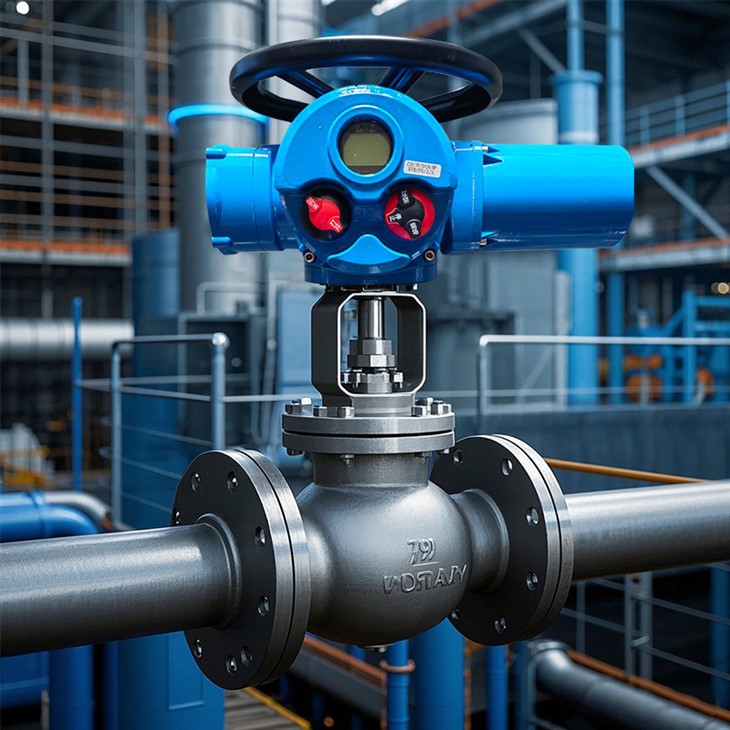

DZW Multi Turn Electric Valve Actuator
DZW Series Electric Valve Actuator är en ny generation av produkter som utvecklats oberoende av vårt företag baserat på de ursprungliga mogna produkterna, vilket förbättrar och perfektionerar strukturen, optimerar skyddsprestanda och nyckelkomponenter. Det har fördelarna med kompakt struktur, liten storlek, vackert utseende, stabil och pålitlig prestanda. Den goda skyddsnivån kan tillgodose behoven hos olika mönster: Explosion - Proof Integral på - Off -typ, integrerad moduleringstyp.
DZW Series -produkter används för att styra öppningen och stängningen av ventiler. Det är lämpligt för grindventiler, jordventiler, stängda - från ventiler, membranventiler och dess derivatprodukter kan användas för kulventiler, fjärilsventiler och spjäll, etc. Det kan exakt verka enligt kontrollinstruktionerna och är en oundgänglig köranordning för ventilen för att realisera fjärrkontroll, centraliserad kontroll och automatisk kontroll.
Funktioner i elektriska ställdon
Denna serie Electric Valve Actuator har följande funktioner:
• Kompakt och robust konstruktion, lätt.
• Brett utbud av vridmomentvariation (multi - Turn: 100-3500nm).
• Hårt anodiserat aluminiumhus inom och utanför med extern hög temperaturfärgbeläggning för användning mot svår industriell miljö.
• Kapsling använder radiella tätningar & O - Ringar som ger skydd för vattentät IP67 och valfri vattentät LP68.
• LSO5211 -standard.
• Den identifierar och korrigerar automatiskt faser. Automatisk fasfelskydd skyddar utrustningens säkerhet.
• Tillförlitligt mekaniskt vridmomentavkänningssystem som ger säker drift i överbelastningstillstånd.
• Fönster och indikator med stor storlek ger bättre positionsindikering på avstånd.
• Antal lokala alternativ för kontroll av position för att tillhandahålla enkel driftsättning och fältdrift.
Tekniska parametrar
Konventionell strömförsörjning: 380V/220VAC
Kontrollsignal: 4 ~ 20mA analog ingång, kompatibel med PLC -fjärrkontroll
Temperaturintervall: -40C +80 C (Specialmodeller Support -40C +540 C)
Skyddsklass: IP67
Nominellt tryck: PN2.5 - 300 (högtryckstyp stöder tryck självtätning tätning)
Tillämplig diameter: DN15-1800mm (lämplig för olika industriella rörledningar)
Aktuatortyp: DZW Intelligent Electric Actuator
Öppning och stängningstid: Konventionell modellöppning och stängningscykel mindre än eller lika med 10 minuter (mindre än eller lika med 30 minuter för specialmodeller)
Tillämpligt media: vatten, ånga, olja, starkt oxiderande media (såsom salpetersyra), damm - som innehåller gaser såsom urea, frätande kemiska vätskor (behöver välja ventilkroppar med motsvarande material)
Display Modul: LCD Fullt kinesiskt gränssnitt, Support Non - Invasiv felsökning och infraröd fjärrkontroll
Skyddsfunktion: Fasförlustskydd, automatisk fassekvenskorrigering, överbelastningsavstängning
Flashlight Dual - Användning: I en nödsituation kan handhjulet bytas till manuell drift
Fjärrgränssnitt: Standard RS485/MODBUS -protokoll (stöds av vissa modeller)
Produktstruktur
1. Terminalbox
Den oberoende förseglade terminalboxen säkerställer tätningsintegriteten för den elektriska delen av den elektriska ställdonet när man utför på - Webbplatser och uppfyller produktexplosionen - beviskrav.
2. Tätad struktur
Ställdonet antar en dubbel - förseglad designstruktur för att säkerställa att ställdonet är helt vattentät och dammtät; Standardproduktskyddsgraden är IP67 och högsta kvalitet kan nå IP68.
3. Kraftöverföring
Kraftöverföringen av ställdonet använder en precisionsminskningsmekanism bestående av en bronslegeringsmaskväxel och en legeringsstålmask. Maskväxeln och masken körs separat i fett, vilket är lämpligt för den maximala omgivningstemperaturen skiljer sig åt och maximerar livslängden.
4. Utgångsgränssnitt
Ställdonflänsen uppfyller ISO5210/5211 (GB12222/12223) standarder och tillhandahåller också flänsgränssnitt som uppfyller JB2920 -standarderna, och det kan specialanpassas enligt kundkraven.
5. Shell Anti - korrosion
Ställdonets yttre yta är målad med en speciell aluminiumlegeringsfärg med en tuff färgfilm och stark vidhäftning. Det har starkt UV -motstånd, korrosionsmotstånd och hög fullhet, vilket kan förbättra livslängden och själv -}}} rengöringsegenskaper och är lämpliga för olika hårda produktionsmiljöer.
6. Motor
Motorn antar låg tröghet och motor med hög vridmoment, som snabbt kan nå toppmomentet efter att motorn startar, och det finns nästan ingen över - begränsar rörelsen när den inte är upphetsad; Det finns en exakt temperatursensor i motorn, och den över - temperaturgränsen ställs in genom styrsystemet för att undvika skador orsakade av överhettning av motorn.
7. LCD -gränssnitt
LCD -gränssnittet kan visa textinformation, grafiska element och ställdonets egenskaper.
8. Val av kontrollläge
Den selektiva switchen "fjärr" - "Stop" - "Lokal" installerad på den lokala driftsanordningen kan användas för att ställa in fjärroperation (fjärrkontroll) eller lokal drift (lokal kontroll) eller stoppläge . 9.}} elektrisk drift Operationsomkopplaren "öppen"-}} "Stäng" installerad på den lokala operationen kan vara överallt OPEN ORE OPEN ORE OPURATION.
Standardspecifikationer
|
Skyddsgrad |
Standard IP67 |
|
Strömförsörjning |
Tre - fas AC380V - --460V 50/60Hz enfas: AC110V-AC220V DC24V AC24V 50/60Hz |
|
Duty Cycle (på - off) |
S2-15 minuter |
|
DUTY CYCLE (MODULATION) |
S4, 25% |
|
Isoleringsgrad |
F |
|
Kontrollmetod |
Lokal kontroll/DCS/FCS (FieldBus Control System) |
|
Motorskydd |
Överhettning/överbelastning och kortslutning/omedelbar omvänd/elektronisk bromsskydd |
|
Vridmomentskydd |
Mekaniskt vridmoment/elektroniskt vridmomentskydd |
|
Syltskydd |
Bygg - i överhettningsskydd |
|
Repeterbarhetsfel |
Mindre än eller lika med ± 1% |
|
Grundläggande felgräns |
Mindre än eller lika med 1% |
|
Inställning av död zon |
0,1% -9,9% justerbar |
|
Extern beläggning |
Högtemperaturfärg |
|
Omgivningstemperatur |
Standard: -20-+60 examen Valfritt: -40-+70 examen |
|
Omgivningsfuktighet |
90%rh max (non - kondensering) |
|
Explosion - bevisklass |
EXDI, EXDIB II BT4, EXDIB II CT4 (IECEX/ATEX) |
|
Funktioner |
LCD -kinesiska / engelska displayfönster och lokal driftsfunktion Självfassekvensidentifiering och fasavkopplingsskydd Infraröd inställning och kontroll Fault Self - Diagnosteknologi Modbus RTU, PROFIDBUS DP, HART, FF, DEVICENE (Valfritt) |
|
Signal |
S: Fjärrpassiv torrkontakt, signal kort puls (inching) B: Fjärrpassiv torrkontakt, signal lång puls (håll) C: Aktiv DC24V -signal D: Aktiv AC220V -signal E: Fjärr DC4-20MA-signal |
|
Feedbacksignal |
A: Öppen, nära, stoppsignaler B: felsignal C: Ventilpositionssignal (DC4-20MA, DC1-5V, DC0-10V) D: Fjärrkontrollsignal |
Elektrisk och kontroll
Kontrollmetoder
Lokal kontroll: knappoperation, infraröd setter -operation
Likström
Fjärromkopplingskontroll: Passiv torrkontakt, DC24V
Fjärranalog kontroll: DC4-20MA
ESD -kontroll
Intermittent operationskontroll
Två - trådkontroll
FCS (FieldBus Control System)
Utsignal
På - off -typ
6 uppsättningar av fasta kontaktsignalutgångar, valfria definierbara kontakter
Specialanpassning: utbyggbar 4-punkts kontaktsignalutgång
Buss
Moduleringstyp
6 uppsättningar av fasta kontaktsignalutgångar, valfria definierbara kontakter
Analog feedback: DC 4-20MA
Busskontrollfunktion:
Kommunikationsmodulen antar en oberoende struktur kombinerad på huvudkortet för att tillgodose behoven hos olika kommunikationsmedier och olika kommunikationsprotokollsystem. För närvarande stödda kommunikationsprotokoll inkluderar Modbus RTU, Profibus - DP V0/DP V1, Hart, FF, Devicene (valfritt).
Infraröd fjärrkontrollfunktion:
Ställdonet använder avancerad infraröd fjärrkontrollteknologi, som möjliggör mänsklig - Maskindialog genom ett förseglat dialogfönster utan att öppna ställdonskyddet. Även i farliga situationer kan den inre säkra fjärrkontrollen säkert utföra parameterinställning och fjärrdrift av ställdonet.
Exakt momentmätning och skydd
Professionellt utformat momentmätningssystem för att säkerställa överbelastningsskydd och verklig -} tidsövervakning av ventilmomentförändringar:
(Standardkonfiguration)Mekanisk vridmomentmätning: Den traditionella mekaniska vridmomentutlösningsmekanismen har fördelarna med mognad, stabilitet och tillförlitlighet. Vi har optimerat och uppgraderat det baserat på det ursprungliga vridmomentet, vilket gör vridmomentanordningen mer känslig och dess livslängd förbättrades kraftigt.
(Frivillig)Elektronisk momentmätning: Genom att upptäcka den verkliga - tidströmmen, spänningen och magnetflödet i motorn och arbetar med mikrokontrollern för omfattande beräkningar erhålls det exakta utgångsmomentet och kontinuerlig mätning uppnås; Detta system behöver inte överväga mekaniskt slitage, vilket förbättrar systemets tillförlitlighet.
Motormätning och skydd
Överhettning: När motortemperaturen överskrider det överhettade skyddsvärdet, är motorn förbjuden att löpas, och det motoriska överhettningsmeddelandet visas. Överbelastning och kortslutning: Kretsen är utformad med ADI: s Precision Spänningsomvandlingschip för att möta den exakta mätningen av ett brett spektrum av aktuella förändringar; Överbelastningen anti - Försena egenskaper och kort - kretsskydd uppfyller relevanta standarder.
Omedelbart omvänt skydd: Använd omedelbar styrningsteknik för omvänd fördröjning, när ställdonet får en omvänd driftssignal under driften, kommer kontrollsystemet att stängas först och sedan utföra omvänd åtgärd efter en försening för att förhindra skador på de mekaniska överföringsdelarna.
Elektronisk broms: Det modulerande elektriska ställdonet säkerställer att ventilen stannar vid den inställda ventilpositionen genom dödzoninställning och elektronisk broms.
Anslutningskylt
HISSA
Tekniska uppgifter
|
Modell |
Vridmoment |
Roterande hastighet (RPM) |
Motorkraft (Kw) |
Klassad ström (a) |
Manuellt förhållande |
Maximal stam diameter (mm) |
Vikt (Kg) |
|
Fryz10 |
100 |
18 |
0.25 |
1.6 |
1:80 |
28 |
25 |
|
24 |
0.25 |
1.9 |
1:60 |
||||
|
36 |
0.37 |
2.2 |
1:40 |
||||
|
48 |
0.55 |
2.8 |
1:30 |
||||
|
72 |
0.75 |
4.1 |
1:40 |
||||
|
96 |
1.1 |
6.5 |
1:30 |
||||
|
Fryz15 |
150 |
18 |
0.37 |
2.2 |
1:80 |
28 |
28 |
|
24 |
0.37 |
2.5 |
1:60 |
||||
|
36 |
0.55 |
2.8 |
1:40 |
||||
|
48 |
0.55 |
3.1 |
1:30 |
||||
|
72 |
1.1 |
6.5 |
1:40 |
||||
|
96 |
1.5 |
7.9 |
1:30 |
||||
|
Fryz20 |
200 |
18 |
0.55 |
2.8 |
1:80 |
40 |
30 |
|
24 |
0.55 |
3.1 |
1:60 |
||||
|
36 |
0.75 |
4.1 |
1:40 |
||||
|
48 |
0.75 |
4.7 |
1:30 |
||||
|
72 |
1.5 |
7.9 |
1:40 |
||||
|
96 |
2.2 |
12.6 |
1:30 |
||||
|
Fryz30 |
300 |
18 |
0.55 |
2.8 |
1:80 |
40 |
31 |
|
24 |
0.75 |
4.1 |
1:60 |
||||
|
36 |
1.1 |
6.5 |
1:40 |
||||
|
48 |
1.1 |
7.2 |
1:30 |
||||
|
72 |
2.2 |
12.6 |
1:40 |
||||
|
Fryz45 |
450 |
24 |
1.1 |
6.5 |
1:60 |
48 |
47 |
|
36 |
1.5 |
7.9 |
1:40 |
||||
|
48 |
2.2 |
12.6 |
1:30 |
||||
|
72 |
3 |
13.5 |
1:40 |
||||
|
Fryz60 |
600 |
24 |
1.5 |
7.9 |
1:60 |
48 |
50 |
|
36 |
2.2 |
12.6 |
1:40 |
||||
|
48 |
2.2 |
13.1 |
1:30 |
||||
|
72 |
4.0 |
15.2 |
1:40 |
||||
|
Fryz90 |
900 |
24 |
2.2 |
12.6 |
1:60 |
60 |
65 |
|
40 |
3.0 |
13.5 |
1:36 |
||||
|
48 |
4.0 |
15.2 |
1:30 |
||||
|
Fryz120 |
1200 |
24 |
3.0 |
13.5 |
1:60 |
60 |
69 |
|
40 |
4.0 |
15.2 |
1:36 |
||||
|
Fryz180 |
1800 |
18 |
4.0 |
15.2 |
1:80 |
70 |
150 |
|
36 |
5.5 |
17.1 |
1:40 |
||||
|
Fryz250 |
2500 |
18 |
5.5 |
17.1 |
1:80 |
70 |
162 |
|
36 |
7.5 |
19.6 |
1:40 |
||||
|
Fryz350 |
3500 |
18 |
5.5 |
19.6 |
1.80 |
80 |
171 |
MÅTT
Fryz Multi - Turn Electric Actuator
|
Modell |
L |
L1 |
H |
H1 |
d2 |
F1 |
F2 |
φD |
|
Fryz10-15 |
382 |
228 |
233 |
87 |
45 |
150 |
203 |
300 |
|
Fryz20-30 |
435 |
278 |
248 |
90 |
39 |
157 |
210 |
350 |
|
Modell |
H |
L |
L1 |
L2 |
L3 |
L4 |
φD |
|
Fryz45-60 |
338 |
708 |
335 |
401 |
305 |
115 |
250 |
|
Fryz90-120 |
347 |
795 |
390 |
423 |
312 |
135 |
250 |
|
Fryz180-250 |
408 |
825 |
445 |
462 |
347 |
165 |
350 |
|
Fryz350 |
408 |
905 |
530 |
462 |
347 |
165 |
350 |
Anslutningsdimensioner
Fryz Multi - Turn Electric Actuator
Momenttyp
|
Modell |
Flänsskod |
D |
D1 |
D2 |
d2 |
d1 |
h |
h1 |
f |
b |
n-d |
|
Fryz5-15 |
2 |
145 |
120 |
90 |
45 |
30 |
8 |
2 |
5 |
12 |
4-M10 |
|
2(I) |
115 |
95 |
75 |
39 |
26 |
6 |
2 |
5 |
10 |
4-M8 |
|
|
Fryz20-30 |
3 |
185 |
160 |
125 |
58 |
42 |
10 |
2 |
5 |
15 |
4-M12 |
|
3(I) |
145 |
120 |
90 |
45 |
30 |
8 |
2 |
5 |
12 |
4-M10 |
|
|
Fryz45-60 |
4 |
225 |
195 |
150 |
72 |
50 |
12 |
2 |
5 |
20 |
4-M16 |
|
Fryz90-120 |
5 |
275 |
235 |
180 |
82 |
62 |
14 |
2 |
5 |
25 |
4-M20 |
|
5(I) |
230 |
195 |
150 |
72 |
50 |
12 |
2 |
5 |
20 |
4-M16 |
|
|
Fryz180-250 |
7 |
330 |
285 |
220 |
98 |
72 |
16 |
3 |
6 |
30 |
4-φ27 |
|
Fryz350-500 |
8 |
380 |
340 |
280 |
118 |
82 |
20 |
3 |
6 |
35 |
8-φ22 |
Trycktyp
|
Modell |
Flänsskod |
D |
D1 |
D2 |
D1 Max. |
n-d |
L |
f |
|
Fryz5-15 |
F10 |
125 |
102 |
70 |
T28 |
4-M10 |
40 |
3 |
|
Fryz20-30 |
F14 |
175 |
165 |
100 |
T40 |
4-M16 |
55 |
4 |
|
Fryz45-60 |
F16 |
210 |
254 |
130 |
T48 |
4-M20 |
70 |
5 |
|
Fryz90-120 |
F25 |
300 |
298 |
200 |
T60 |
8-M16 |
90 |
5 |
|
Fryz180-250 |
F30 |
350 |
356 |
230 |
T70 |
8-M20 |
130 |
5 |
|
Fryz350-500 |
F35 |
415 |
102 |
260 |
T80 |
8-M30 |
130 |
5 |
DZW Electric Actuators
DZW elektriska ventiler
Fältapplikationer
