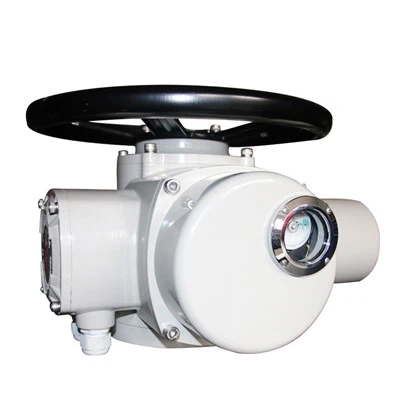

SKD-seriens elektriska ställdon är speciellt designad för cementindustrin. som inte bara kan möta det flervridande utan också kan mata ut stort vridmoment. Det tar emot 4-20mA analog signal från modulären eller datorn, matar ut vridmomentet eller dragkraften och automatiskt driver ställdonet för att utföra den automatiska moduleringen.
Klassificerad enligt kontrollfunktionen
Integration proportionellt modulerande elektriskt ställdon
Det elektriska ställdonet kan ta emot DC4-20ma analoga styrsignaler från datorn, regulatorenhetens DCS-system. och så vidare. Vridningsvinkeln (eller förskjutningen) av den utgående axeln är proportionell mot ingångssignalerna. ställdonet utför sin regleringsuppgift automatiskt.
Fjärrstyrt elektriskt ställdon
Den tar emot på-av-signal eller reläsignal, vilket gör att den utgående axeln kan stanna vid vilken position som helst. Under tiden matar ut 4-20ma DC-feedbacksignal.
PÅ-AV-typ eller tvålägestyp
Den tar emot på-av-signal och den utgående axeln kan bara stanna vid helt öppet eller helt stängt läge och utgångslarm
Kontakta gärna vår försäljning för att beställa nu
Viktiga parametrar
Monteringsmåttschema
Storleken kan anpassas efter behov
Kontakta gärna vår försäljning för att beställa nu
Konfigurationsegenskaper för elektriska ställdon.
Lokal inbyggd driftfunktion. Produkten är utrustad med en magnetisk strömbrytare utan kopplingsaxel, som kan slås på och av med strömbrytare och slås på/av till ställdonet.
Övervridningsskyddsfunktion.Ställdonet är utrustat med en vridmomentskyddsmätning, vridmomentets roll kan mätas noggrant ventilen, när mer än inställt intervall, placerad inom en ställdonets vridmomentomkopplare skickar ut signalen till styrkretsen, kretsen har en minnesfunktion, kommer att låsa ställdonet går i riktning mot utsignalen, motorn stannar, för att skydda ventilen och ställdonets drivning och motor. När det mekaniska vridmomentfelet är eliminerat, stängs ställdonet av eller signalen vänds om på ett ögonblick för att återgå till normalt arbete.
Special servomotor. Den enfasiga eller dubbelriktade motorn som används av ställdonet har en speciell motor med högt startmoment, låg roterande tröghet, liten startström och goda servoegenskaper. Motorn får starta ofta och får starta 1200 gånger per timme.
Termiskt skydd av motor. Ställdonsmotorbeslag är utrustade med termisk skyddsomkopplare, omkopplaren är ansluten till styrkretsen, onormal när motorn överhettas, inre temperatur över 130 grader, termisk omkopplare kopplar automatiskt bort, samtidigt kommer den att styra motorns strömkrets, för att skydda motorn och ställdonet, när motorkylningen slås på igen, återgår kretsen till arbete.
Slagkontrollmekanism.Styrningen är baserad på absolutgivaren monterad på ställdonet. Absolutgivaren är ansluten till ställdonets drivaxel med en uppsättning accelerationsväxlar, som kan ställas in automatiskt utan mikrobrytare.
Positionsindikator.Utströmmen är positionsindikatorn: alla specifikationsställdon är utrustade med strömomvandlingskretsens utgångslägesåterkopplingsström för att användas som en positionsindikator eller som en jämförelse med insignalen. Utström 4-20mA DC. Utgångsimpedans på 750 ohm, konstant strömutgång.
Signallåsfunktion. Alla externa regleringsställdon med automatisk detektering av 4-20 ma analog signalkrets kretsfunktion, om det finns en felsignal kan ställdonet stanna på plats kan också köras för att ställa in nödläge.
Dynamisk bromsning.Dynamisk bromsning är också mitt företags elektriska manöverdons standardkonfiguration. Det kan förhindra att motorns tröghet är för stor för att ventilöverskridandet orsakat av den dynamiska bromsen antar elektrisk bromsmetod, med exakt ventillägessensorventilslag, av styrkrets för att styra motordriften och exakt positionering.
Kablage för automatiskt trefas elektriskt ställdon behöver inte ta hänsyn till fasföljden, styrkretsen kommer med automatisk fasdetekteringsfunktion, kan skydda ställdonet och ventilen på grund av skadan som orsakas av fasförlängningen.
Kontakta gärna vår försäljning för att beställa nu
Skillnaden mellan de två bilderna
