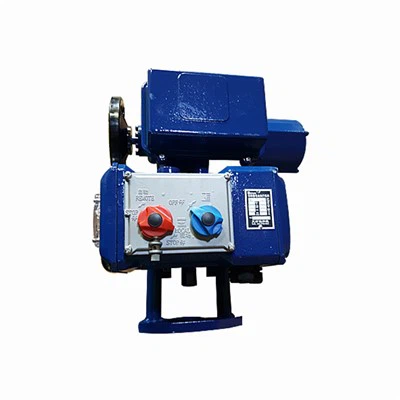

elektriskt ställdon med linjär vridning
Det linjära svängmanöverdonet matar ut tryck-dragkraft och linjär förskjutning. Används huvudsakligen för enkel- och dubbelsätes reglerventil, hylsventil, grindventil, etc.
Mångfaldsfunktion
1. Övermomentskydd: Ställdonet har en övermomentskyddsmätmekanism, som noggrant kan mäta ventilens verkande kraft. När det verkande vridmomentet överskrider intervallet, kommer övermomentomkopplaren att agera, och styrkretsen kommer att stoppa driften av riktningen och mata ut signalen. När motorn stannar kommer ventilen och ställdonet att skyddas.
2. Motorns överhettningsskydd: Det finns ett termiskt relä inuti motorn, och motorn kommer automatiskt att stänga av strömförsörjningen när motorn är onormalt överhettad.
3. Elektriskt skydd: Ingångs- och utgångskanalerna är alla optiskt isolerade.
4. Gränsskydd: Ventilpositionen detekteras av en precisionspotentiometer och fyra oberoende justerbara kammar är installerade på mekanismen för att styra ställdonets övre och nedre gränslägen.
5. Avstängt signalskydd: Det reglerande ställdonet har en signaldetekteringskrets. Om ingången eller utgången är frånkopplad kan ställdonet behålla sin ursprungliga smak och köras till helt stängt eller helt öppet nödläge.
6. Avstängt strömskydd: SE-ställdonet är mekaniskt självlåsande, och ställdonet stannar på plats vid strömavbrott.
7. Hand:hjuldrift: Drivhandratt ger manuell nödmanövrering i händelse av strömavbrott eller ställdonfel.
8. Elektrisk bromsfunktion: Det modulerande ställdonet har funktionen av elektrisk bromsning för att förhindra påverkan på ventilen när motorns tröghet är för stor och förbättra kontrollnoggrannheten.
9. Motor med högt vridmoment med låg tröghet: Enfas eller trefas helt slutna squirrel-cage induktionsmotorer med högt startmoment, låg rotationströghet och liten startström används.
10. Positionsindikator: Positionen indikerar att utströmmen är 4~20mADC. Utgångsimpedans Mindre än eller lika med 75Ω, konstant strömutgång.
Användningsområden
Litet vridmoment kvartsvarvs ställdon: QS, QA, QB
Vridmoment: 60Nm~800Nm
Motorbelastning 30%~50%
SkyddsnivålP65
Anslutningsflänsen överensstämmer med lSO-standarden och basen kan förses med ett sfäriskt gångjärn
Styrläge: (Integral) på-av-typ, integral (intelligent) modulering
Multi-turn+RR Växellåda:ZB+RR,ZC+RR
Vridmoment: 2KNm~8KNm
Rotationshastighet: 4~36r/min
Anslutningsflänsen överensstämmer med lSO-standarden och JB-2920-standarden
Effekt: 220V/380V 50Hz
Motorbelastning 30 %- 50 %
Skyddsnivå: IP65
Kontrollläge: (Integral) på-av-typ, integral (intelligent) modulering
Flervarv +ZR Växellåda:ZC+ZR,ZD+ZR
Vridmoment: 2KNm~6KNm
Rotationshastighet: 4~36r/min
Anslutningsflänsen överensstämmer med lSO-standarden och JB-2920-standarden
Effekt: 220V/380V 50Hz
Motorbelastning 30 %--50 %
SkyddsnivålP65
Kontrollläge: (Integral) på-av-typ, integral (intelligent) modulering
SKD multiturn:ZB+RSD-växellåda
Vridmoment: 1,2KNm~16KNm
Anslutningsflänsen överensstämmer med lSO-standarden och JB-2920-standarden
Effekt: 220V/380V50Hz
Motorbelastning 50 %
Skyddsnivå lP65
Kontrollläge: (Integral) på-av-typ, integral (intelligent) modulering
Multi-turn+linjär-enhet:ZS+Z,ZA+Z,ZB+Z
Dragkraft: 2,5KNm~400KNm
Slag 10~500 mm
Anslutningsflänsen överensstämmer med standarden lS05200
Ström 220/380V 50Hz
Motorbelastning 50 %
Skyddsnivå lP65
Styrläge: integrerad (intelligent) modulering
Multi-turn +RS Växellåda: ZA,ZB,ZC+RS
Vridmoment: 1KNm~60KNm
Effekt: 220/380V 50Hz
Motorbelastning 30%~50%
SkyddsnivålP65
Anslutningsflänsen överensstämmer med: lS05200 standard
Basen kan förses med ett sfäriskt gångjärn
Styrläge: (integral) på-av-typ, integral (intelligent) modulering
Teknisk data
|
Modell |
Stroke mm |
Drivkraft KN |
Hastighet Mm/s |
Spindelanslutningshål F |
Anslutningshål för ventilinstallation |
Flänsanslutningshål |
Anslutningsbultar |
Skaftlängd på stammen |
Motorparametrar |
||
|
4 klass motoreffekt |
Enkel/tre startström |
Enkel/tre arbetsström |
|||||||||
|
ZS+Z25/FK ZS+Z40/FK |
6-25 40 |
2.5 4.0 |
0.4 |
M8*1.25 M12*1.25 |
Φ80 Φ105 |
Φ60 Φ80 |
φ11 4-φ12 |
100 135 |
40 |
0.5 /0.3 |
0.5 /0.2 |
|
ZA+Z64/K ZA+Z64/F |
6-25 40 60 100 |
6.4 |
0.6 1.2 1.8 |
M8*1.25 M12*1.25 M16*1.5 |
Φ80 Φ105 Φ118 |
Φ60 Φ80 Φ95 |
2-φ11 4-φ12 4-φ14 |
100 135 160 |
65 |
0.9 /0.4 |
0.8 /0.3 |
|
ZA+Z100/K ZA+Z100/F |
6-25 40 60 100 |
10 |
0.6 1.2 1.8 |
M8*1.25 M12*1.25 M16*1.5 M20*1.5 |
Φ80 Φ105 Φ118 Φ135 |
Φ60 Φ80 Φ95 Φ100 |
2-φ11 4-φ12 4-φ14 4-φ18 |
100 135 135 160 |
100 |
1.3 /0.55 |
1.0 /0.4 |
|
ZA+Z160/K ZA+Z160/F |
25w 40 60 100 |
16 |
1.2 1.8 |
M10*1.25 M12*1.25 M16*1.5 M20*1.5 |
Φ80 Φ105 Φ118 Φ135 |
Φ60 Φ80 Φ95 Φ100 |
2-φ11 4-φ12 4-φ14 4-φ18 |
100 135 135 160 |
160 |
1.8 /0.7 |
1.2 /0.5 |
|
ZA+Z250/K ZA+Z250/F |
40 60 100 |
25 |
1.4 |
M20*1.5 M27*2 |
Φ135 |
Φ100 |
6-φ18 |
135 135 160 |
250 |
2.4 /1.2 |
2.0 /1.0 |
|
ZB+Z400/K ZB+Z400/F |
40 60 100 |
40 |
1.4 |
M20*1.5 M27*2 |
Φ135 |
Φ100 |
6-φ18 |
135 135 160 |
400 |
4.8 /1.5 |
1.8 /1.2 |
|
ZB+Z1000/K ZB+Z1400/F |
40 60 100 |
100 140 |
1.8 |
M42*3 |
Φ165 |
Φ130 |
4-φ22 |
135 135 160 |
650 |
1.7 |
1.4 |
Tekniska parametrar
|
Tekniska parametrar |
Trefas AC-motor |
Enfas AC-motor |
|
Standardspänning Spänningsvariationsområde Motorparametrar Motortyp Tätningsnivå Kylningsmetod Isoleringsgrad Elektriska anslutningar Startmod Belastningstyp Rotationsdetektering Motorns överhettningsskydd Bromsfunktion |
50Hz:380V,400V,415V,500V 60Hz: 440V, 460V ±10% 1) Se tekniskt/elektriskt datablad Ekorrburmotor (mjuk karaktäristisk servomotor) IP65 (efter montering på ställdonet) Ytvärmeavledning (IC40 enligt IEC34-6) Klass F (enligt IEC85), lämplig för anslutning av tropiskt klimat; Styr strömförsörjningen direkt S2- 20min; S4-50%, S4-100% Se parametertabellen för de maximalt tillåtna starttiderna för den modulerande typen Medurs och moturs (reversering) Termistor Pålitlig och justerbar dynamisk elektrisk bromsning |
50Hz;220V,240V 60Hz;110V,120V ±10% Se tekniskt/elektriskt datablad Ekorrburmotor (mjuk karaktäristisk servomotor) IP65 (efter montering på ställdonet) Ytvärmeavledning (IC40 enligt IEC34-6) Klass F (enligt IEC85) för plintanslutningar för tropiskt klimat; plug-in anslutning Styr strömförsörjningen direkt S2-20min;S4-50% Se parametertabellen för de maximalt tillåtna starttiderna för den modulerande typen Se parametertabell för startkondensatorkonfiguration Medurs och moturs (reversering) Termistor Pålitlig och justerbar dynamisk elektrisk bromsning |
Huvudsakliga tekniska parametrar
1. Utsignal: 4~20mA Impedans 250Ω, utsignal:4~20mA Impedans Mindre än eller lika med 750Ω
2. Dött område (känslighet): 0.3~3% kontinuerligt justerbar.
3. Grundläggande fel: -+1%:-+1.5%
4. Returskillnad: Mindre än eller lika med -+1 %
5. Dämpningsegenskaper: ingen svängning (noll cykelsving)
6. Strömförsörjning: enfas; 220V (230v)~-+10% 50HZ
trefas 380V(440V)~-+10% 50HZ
7. Skyddsnivå: IP67
8. Omgivningstemperatur: -20 grader ~70 grader
9. Luftfuktighet i omgivningen: Mindre än eller lika med 95 %
10. Åtgärdsfrekvens: 600 gånger per timme, 50% arbetssystem
Produktpresentation
