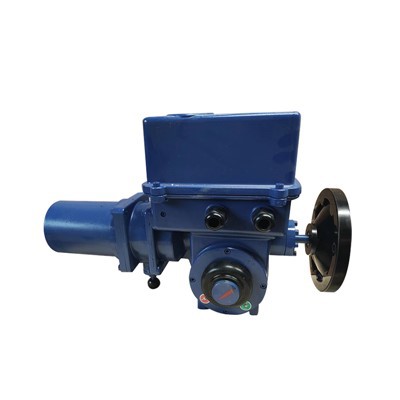

SD-seriens elektriska ställdon är en stereotyp produkt som produceras av vårt företag som introducerar avancerad teknologi. De elektriska ställdonen som för närvarande tillverkas inkluderar tre typer av justeringstyper: multi-turn, kvartsvarv och linjär-sväng, fjärrkontrolltyp (integrerad typ), tvåläges typ (onoff-typ) och olika specialtyper av ställdon. Alla nyckelkomponenter importeras, bearbetning av komponenter, screening av komponenter, montering av hela maskinen till prestandatestet utförs alla i enlighet med produktionsprocessen och tekniska krav och produkterna följer strikt de nationella standarderna.

Ställdonsbeskrivning

Typ	Vridmoment	Spänning	Fart	Installationsmetod	Kontrollera metod	Särskild fungera	Kodbeskrivning av varje del
OA	Utgående vridmoment						Arbetsmoment, digital representation, enhet:Nm
SOM		K					Enfas 220V.AC 50Hz
BS		F					Trefas 380V.AC 50Hz
A+RS		Strömförsörjning					Bedöm restid(90 grader),digital representation,enhet:S
B+RS			Restid	H			Montering av fotplatta
				Z			Direktmonterad installation
				Kontroll metod	G		Standardintegrationsproportionional modulering,4-20mA
					Y		Remote kontrollerad, on-off ingång
					N		Intelligent, 4-20mA-imput
					C		Huvudlinje
					Kontroll metod	P	Med maskin i drift
						Ex	Explosionssäker
						----T	Speciella krav:hög, låg temperatur, arbetsspänning, dimension, rörelse osv.

Obs: 1. Det elektriska ställdonet som krävs av specialtekniken måsteskriv klart och konkret i ordning.

2. När A+RS100/K30HGP-modellen är A+RS, är arbetsmomentet 1000Nm,enfas strömförsörjning, hela restiden är 30 sekunder, och foot-plate installation med integration proportionell modulatin med den lokalaoperationsintegration proportionell modulering med den lokala operationen

Ställdonsdetaljer

1.Lokal inbyggd driftfunktion

2. Övermomentskyddsfunktion

3.Special servomotor

4. Termiskt skydd av motorn

5. Slagkontrollmekanism

6. Positionerindikator

7.Dynamisk bromsning

SD_10

Bruksanvisningar

1. Instruktion om rattmanövrering

Den röda knappen är lägesratten och kan växlas mellan fält/stopp/fjärrplats; eller i inställningsläget sparas menyn (växling från stoppläge till fält) och avslutas (växling från stoppläge till avstånd). Den svarta vredet är manöverratten och kan öppnas eller stängas i fältläge eller så är inställningen för addition och subtraktion under inställningstillståndet inställd. När ratten manövreras i fält. Fältinching-läget visar för kortvarig funktion. -term ,När den effektiva verkningstiden för manöverratten är mer än tre sekunder, kommer "bc" att visas i larmområdet, vilket innebär att automatiskt går in i fälthållningsläget. Vrid manöverratten omvänt eller ställ in lägesratten till stoppläget, nämligen att åtgärden stannar.

2. Bruksanvisning på fjärrkontrollen (Fjärrkontrollen är den valfria delen, vid behov, specificera speciellt vid beställning)

När du är i fältläget, tryck på "Öppna" och utför hållläget för ventilöppning, tryck på "Stäng" och utför hållläget för ventilstängning, tryck på "Stopp" för att stoppa rörelsen. Medan du befinner dig i fältläge, tryck kontinuerligt på "Upp" i tre gånger och gå in i kalibreringsläge för startläge, "Öppna", "Stäng" och "Stopp" kan styra påslagning, avstängning och stopp av elektriskt ställdon, "Enter" används för att spara slaget, "Stopp" används för att återvända.

Medan du befinner dig i fältläge, tryck kontinuerligt på "Ner"-tangenten tre gånger och gå in i kalibreringsläge för avstängning, andra operationer är desamma som ovan.

Larminformation Beskrivning
