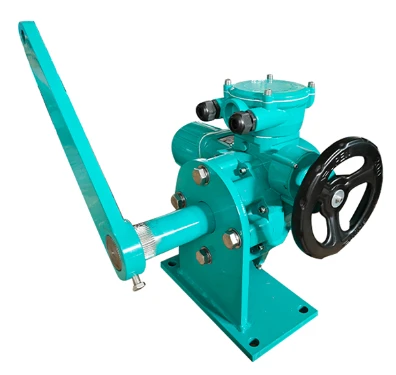

elektriskt ventilställdon
produktstruktur
Kraftöverföring
Manöverdonets kraftöverföring använder en precisionsreduktionsmekanism som består av en snäckväxel av bronslegering och en snäcka av legerat stål. Snäckväxeln och snäckan går var för sig i fett, vilket är lämpligt för omgivningstemperaturskillnaden och även förbättrar livslängden.
Drivmotor
Motorn antar motor med låg tröghet och högt vridmoment, som snabbt kan nå toppvridmomentet efter att motorn startar, och det finns nästan ingen övergränsrörelse när den inte är exciterad; det finns en exakt temperatursensor i motorn och övertemperaturgränsen ställs in via styrsystemet för att undvika skador orsakade av överhettning av motorn.
Skal mot korrosion
Ställdonets yttre yta antar en tuff färgfilm och stark vidhäftning av specialmetallfärg av aluminiumlegering, som har stark UV-beständighet, korrosionsbeständighet och hög fyllighet, kan omfattande förbättra livslängden och självrengörande egenskaper hos beläggningen, och är lämplig för olika tuffa produktionsmiljöer.
Kopplingslåda
Oberoende förseglad anslutningslåda, som kan säkerställa tätningsintegriteten hos de elektriska delarna i det elektriska ställdonet vid ledning av kablage på plats
Utgångsgränssnitt
Ställdonsflänsen överensstämmer med standarden IS05210/5211 (GB12222/12223) och tillhandahåller även flänsgränssnitt som överensstämmer med JB2920-standarden och kan specialanpassas efter kundens krav.
Förseglad struktur
Ställdonet antar en dubbeltätningskonstruktion för att säkerställa att ställdonet är vattentätt och dammtät; standardproduktens skyddsnivå är IP67.
el och kontroll
LCD-skärm med gränssnitt mellan människa och maskin
LCD-skärmen använder en grafisk punktmatris och segmentkod-LCD med bakgrundsbelysning för att visa vridmoment, ventilläge, gränsinställning och andra arbetstillstånd och larm på kinesiska, siffror och grafik, som tydligt kan observeras och ställas in även på natten. Samtidigt är den utrustad med två röda och gröna LED-ventillägesindikatorer, som har stark penetration även i tuffa miljöer, vilket gör att användarna kan se ställdonets arbetsstatus med en blick.
Infraröd fjärrkontrollfunktion
Ställdonet använder infraröd fjärrkontrollteknik, som möjliggör dialog mellan människa och maskin genom ett förseglat dialogfönster utan att öppna ställdonets lock. Även i farliga situationer kan den egensäkra fjärrkontrollen säkert ställa in ställdonets parametrar
Bussstyrningsfunktion
Kommunikationsmodulen antar en oberoende struktur ovanpå moderkortet för att möta behoven hos olika kommunikationsmedia och olika kommunikationsprotokollsystem. Kommunikationsprotokoll som för närvarande stöds inkluderar ModbusRTU, PROFIBUS-DPV0/DPV1, HART, FF, DeviceNe (valfritt)
Mätning och skydd
Vridmomentskydd
Stötskydd
Fasförlustskydd
Överhettningsskydd
Överströmsskydd
Körriktningsväxlingsskydd
Noggrann vridmomentmätning och skydd
ställdonets överbelastningsskydd och övervaka ventilmomentändringar i realtid:
(Standard) Mekanisk vridmomentmätning: Den traditionella mekaniska vridmomentutlösningsmekanismen har fördelarna av att vara mogen, stabil och pålitlig. Vi har optimerat och uppgraderat den baserat på det ursprungliga vridmomentet, vilket gör vridmomentanordningen känsligare och avsevärt förbättrad dess livslängd.
{Valfritt} Elektronisk vridmomentmätning: Genom att detektera motorns ström, spänning och magnetiska flöde i realtid och samarbeta med mikrodatorn med en chip för omfattande beräkningar, erhålls noggrant utgående vridmoment för att uppnå kontinuerlig mätning; detta system behöver inte ta hänsyn till mekaniskt slitage, vilket förbättrar systemets tillförlitlighet.
Noggrann mätning och skydd av ventilpositionens rörelse
Ställdonet använder en {{0}}bit-absolutgivare för att mäta ventilens lägesrörelse, med en rörelse på 4096 varv och en enkelvarvsvinkelupplösning på 0,088 grader. Encodern är integrerad med en magnetisk motor. I händelse av strömavbrott behöver du inte oroa dig för att ventilens läge försvinner vid manuell manövrering av ställdonet. Den avancerade boundary anti-jitter-tekniken används för att säkerställa höghastighets, stabil och pålitlig utdata, vilket effektivt förbättrar systemets stabilitet och tillförlitlighet.
Motormätning och skydd
Överhettning: När motortemperaturen överstiger det inställda överhettningsskyddsvärdet, är motorn förbjuden att köra och larminformationen för motorns överhettning visas. Överbelastning och kortslutning: Kretsen designad med precisionsspänningsomvandlingschip uppfyller precisionsmätningen av storskaliga strömförändringar: överbelastningsskydd mot fördröjning och kortslutningsskydd uppfyller relevanta standarder. Skydd för ögonblicklig reversering: Genom att använda teknik för momentan reverseringsfördröjning, när ställdonet tar emot en reverseringssignal under drift, kommer styrsystemet först att stängas av och sedan utföra reversering efter en fördröjning för att förhindra skador på mekaniska transmissionskomponenter. Elektronisk broms: Det modulerande elektriska ställdonet använder dödzonsinställning och elektronisk broms för att säkerställa att ventilen stannar vid det inställda ventilläget.
Intelligent kontrollsäkerhetsskydd
ESD-skydd: ger flexibel nödskyddsfunktion, och nödåtgärdskontrollläget ställs in av parametrar; åtgärdsläget under nödskydd kan ställas in separat, såsom helt öppet, helt stängt eller hållläge. Kontrolltillståndsskydd: driften, platsen eller stopptillståndet kan låsas av det mekaniska låset på locket till ellådan för att undvika felfunktion; för att ändra parameterinställningar måste du ange lösenordet för att komma in i inställningsgränssnittet. Passiv övervakningsfunktion: kan exakt visa ventilpositionsinformation vid strömavbrott och kan realisera funktionen att fråga ställdonets kördata utan extern strömförsörjning. Intelligent nätverkssäkerhetsskydd (tillval): stöder dubbel redundant fältbusskommunikation. I det dubbla redundanta kommunikationsläget, när en kanal misslyckas, kommer kommunikationen automatiskt att växla till en annan kanal för att säkerställa normal kommunikation och drift av ställdonet.
