SD icke-påträngande intelligent elektriskt ställdon är exekveringsenheten i industriellt automationsinstrument, den tar emot från regulatorn, PLC, DCS-styrsignal från datorn, såsom slutförandet av automatisk justering, är oumbärlig för automatiskt styrsystem för huvudutrustning. Det används ofta i kraftverk, metallurgi, petroleum, kemisk gruva, lätt industri, apotek, gaskraft, byggmaterial, transport och stadstunnel, vattenförsörjning, avloppsrening och andra industrier.
Huvudsakligen funktion och funktioner
Skyddsfunktion för signalavbrott.
över momentskyddsfunktionen.
Mekanisk och elektrisk dubbelgränsbrytare reseskydd funktion.
Fjärrstyrd auto/ fjärrmanual / lokal " tre tillstånd kan växlas, och med elektrisk drift på plats, fält
handhjulets driftsfunktioner.
Konverteringsfunktion för positiva och negativa effekter.
Förhindra att motorn går ner, med den dynamiska elektriska bromsfunktionen.
Högpresterande servomotor, Kan ofta startas utan värme.
Olika styrlägen: Kan tas emot standardströmsignal , Passiv kontaktsignal och busssignaler.
Matningsspänning kan produceras enligt användarens krav.
Har stark anti-interferens förmåga.

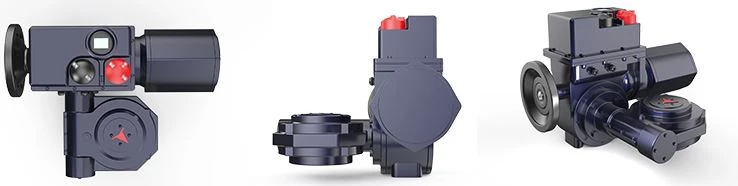

SD Quarter reser elektriska ställdon specifikationer
typ | vridmoment | spänning | hastighet | Installationsmetod | kontroll metod | speciell funktion | Kodbeskrivning för varje del |
Oa | Utgångsmoment | Arbetsmoment,digital representation,enhet:Nm | |||||
som | K | Enfas 220V. AC 50Hz | |||||
Bs | f | Trefas 380V. AC 50Hz | |||||
A+RS | strömkälla | Betyg resetid(90°), digital representation,enhet:S | |||||
B+RS (på 2)2019 | Restid | H | Installation av fotplatta | ||||
Z | Direktmonterad installation | ||||||
Kontrollmetod | G | Standardintegration proportionell modulering,4-20mA | |||||
Y | Fjärrstyrd, on-off-ingång | ||||||
N | Intelligent, 4-20mA imput | ||||||
C | Huvudlinje | ||||||
Kontrollmetod | s | Med maskin i drift | |||||
ex | Explosionssäker | ||||||
T | Särskilda krav: hög, låg temperatur, arbetsspänning, dimension, resor etc. |
SD Quarter reser elektriska ställdon specifikationer
Anmärkning: 1.Det elektriska ställdon som krävs enligt specialtekniken måste skriva klart och konkret i ordning.
2.När A+RA300/K30HGP-modellen är A+RS är arbetsmomentet 1000Nm, enfas strömförsörjning, hela restiden är 30 sekunder och fotplåtsinstallation med integrationsproportionell modulatin med lokal drift
Parameter för kvartalsresespecifikation
typ | Ut sätta kraft | vridmoment Nm | full Restid | Flänsutrustning | Fotmontering | motor | （belastningshastighet 50%） | ||||
arbete | maximal | utanför vyn | nettoviktkg | utanför vyn | sfäriskt gångjärn
| arbetstakt Kw | roterande hastighet Rpm | nominell ström | starta aktuell | ||
OA10K (på 10 000) OA10F (på alla) | 100 | 150 | 25 | bild | 11 | bild | SQJ-10 | 0.025 | 1500 | 1.00 | 2.00 |
0.025 | 0.35 | 1.20 | |||||||||
AS25K (på 25 000) AS25F (på 25F) | 250 | 375 | 30 | 22 | SQJ-25 | 0.065 | 1500 | 1.20 | 2.60 | ||
0.065 | 0.90 | 1.80 | |||||||||
BS60K (BS60K) BS60F (BS60F) | 600 | 1000 | 30 | 32 | SQJ-60 (på 60) | 0.16 | 1500 | 2.20 | 4.50 | ||
0.16 | 1.50 | 3.00 | |||||||||
A+RS100K A+RS100F | 1000 | 1400 | 30 | 48 | SQJ-100 | 0.25 | 1500 | 2.60 | 5.60 | ||
0.25 | 2.00 | 6.00 | |||||||||
B+RS160K B+RS160F | 1600 | 2000 | 40 | 76 | SQJ-160 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B+RS250K B+RS250F | 2500 | 3000 3200 | 40 | 78 | SQJ-250 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B+RS400K B+RS400F | 4000 | 4000 4800 | 65 | 86 | SQJ-400 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B+RS600K B+RS600F | 6000 | 6000 6000 | 105 | 92 | SQJ-600 | 0.55 | 1400 | 3.40 | 9.60 | ||
0.4 | 2.50 | 7.50 | |||||||||
B+RS800F | 8000 | 9600 | 105 | 137 | SQJ-800 | 0.65 | 1400 | 2.50 | 9.60 | ||
B+RS1000F | 10000 | 12000 | 125 | 137 | 1.1 | 2.50 | 9.60 | ||||
B+RS1200F | 12000 | 14000 | 125 | 137 | 1.1 | 1400 | 2.80 | ||||
B+RS1400F | 14000 | 15600 | 125 | 137 | 1.1 | 1400 | 2.80 | ||||
Teknisk process
Motor, Styrkort, Växellåda
Felsökning utan öppningsskydd
Inget behov av att starta underhåll
Servo motor
Servoegenskaper för kraftkälla
Växel för cam-gräns
Montering av linjegränskam
Signaltavla
Placeringspositionering 4-20mA
Produktionsprocess
Huvudsakliga tekniska parametrar för SD elektriskt ställdon.
Ingångssignal:4-20mA impedans 250 Ω,0-10mA impedans 200 Ω
Dött område (känslighet):0.3-3% Kontinuerlig justerbar
Indatakanal:en analog ströminmatningskanal , en uppsättning switchvolymkanal .
output-kanal:4-20mA DC impedans > 50 Ω. Inmatningskanalen är isolerad från utdatakanalen.
Utgångsmoment och resor.
Linjär sväng:2000N-25000N resa 10,16,25,40,100mm
Kvartssväng:100-40000Nm resa 90°
Flera varv: 40-400Nm resa 1-50 cirkel
Grundläggande fel:±1%;±1,5%
Returskillnad:≦ ±1%
dämpningsegenskaper:Ingen svängning (noll period svängning)
Proection-nivå: IP67
Driftsmiljö:
1. Temperatur:-28--+70
2.luftfuktighet:≦95%
3.skaka:frekvens 10-100Hz strenth, 0,5 gånger acceleration av gravitationen
4.Inverkan: <>
5.lufttryck：72.5-106KPa
De icke-frätande gasmedierna i den omgivande luften får inte användas på brandfarliga och explosiva platser. (De explosionssäkra produkterna finns i mitt företags explosionssäkra produkters prov.)
spänning och strömförsörjning
220V--±10%50Hz
Enfas:220V--±10%50Hz
380V--±10%50Hz
Trefas: 380V--±10%50Hz
*Speciell spänning, frekvensen måste anpassas i förväg.
Visning av information

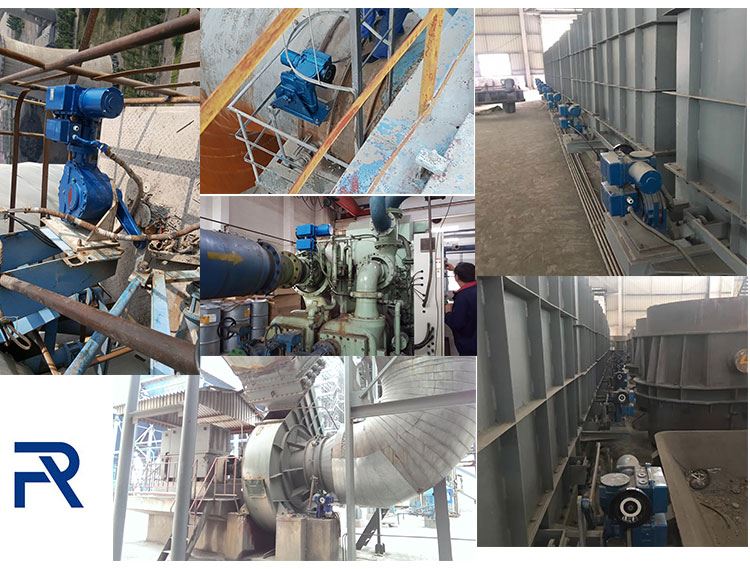

tillämpning
