Kvartsvarvs fotplatta monterat elektriskt ställdon av SD-produkter

Klassificering och användning av SD-produkter

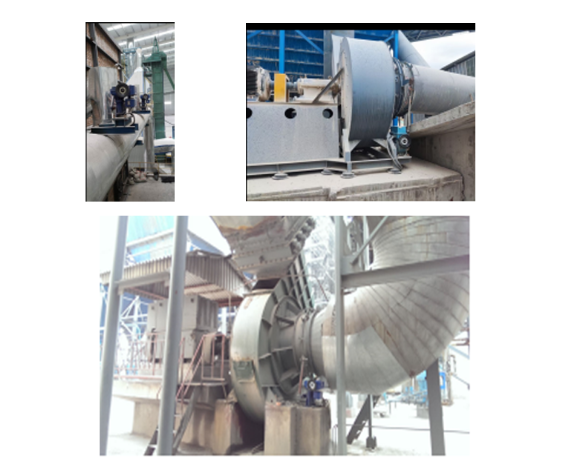

SD icke-påträngande intelligent elektriskt ställdon är exekveringsenheten i industriell automationsinstrument, den tar emot från regulatorn, PLC, DCS-styrsignal från datorn, såsom fullbordandet av automatisk justering, är oumbärlig för automatiskt styrsystem för huvudutrustning. Det används ofta i kraftverk, metallurgi, petroleum, kemisk gruva, lätt industri, apotek, gaskraft, byggmaterial, transport och stadstunnelbana, vattenförsörjning, avloppsrening och andra industrier.

Även känd som en del av returkvittomanöverdon, generellt rotationsområde på 0-90 grader, utgående vridmoment i Nm. Används huvudsakligen för: fjärilsventil, kulventil, slutarventil, spjäll, baffel och pluggventil.

Elektriska ställdon är klassificerade enligt kontrollfunktion.

1. Integrationsmodulerande elektriskt ställdon.

Analoga styrsignaler kan tas emot 4-20ma, 0-10ma, 1-5v, etc. Utgångsvinkeln är proportionell mot den analoga insignalen, och själva ställdonet är sluten slinga och realiserar automatisk justering.

2. Inbyggt strömställarställdon.

Mottagande signalomkopplare. Inklusive fjärrkontrolltyp och switchtyp.

3. Linjära ställdon.

Det kan delas in i modbus, profibus, etc.

Ställdonsstorlek

Ställdonet måste vara dimensionerat för att garantera ventilstängning vid specificerad differenstryck och temperatur. Säkerhetsmarginalen för motoreffekten som är tillgänglig för att placera och lossa ventilen måste vara tillräcklig för att säkerställa vridmomentomkopplarens utlösning vid maximalt ventilmoment med matningsspänningen 10 procent under nominellt. För linjära ventiler ska arbetshastigheten vara sådan att ventilen stängs och öppnas med cirka 10-12 tum per minut om inte annat anges i databladet. För 90 graders ventiltyper kommer drifttiden att anges.

Miljö

Ställdon måste vara lämpliga för inomhus- och utomhusbruk med en standardkorrosivitetskategori, C4 medelhög hållbarhet enligt ISO 12944. Ställdonet måste kunna fungera i en omgivningstemperatur som sträcker sig från -30"C(-22F) till plus 70"C (plus 158'F), upp till 100 procent relativ luftfuktighet. Ställdon för användning i explosionsfarliga områden måste uppfylla kraven för områdesklassificering, gasgrupp och yttemperatur som anges i databladet.

Inhägnad

Ställdon ska vara O-ringstätade, vattentäta till IP66/IP68 20m i 10 dagar, NEMA 4, 6. Motorn och alla andra interna elektriska element i ställdonet måste skyddas mot inträngning av fukt och damm när terminalkåpan tas bort för kablage. Uttagsfacket måste bibehålla samma inträngningsskyddsklassning med uttagslocket borttaget. Ställdonskåpan måste tillåta tillfällig lagring på plats utan behov av elektrisk anslutning. Alla externa fästelement ska vara lämpliga för ställdonet

Motor

Motorn måste vara en integrerad del av ställdonet, designad speciellt för ventilställdonstillämpningar. Motorn ska vara designad med låg tröghet, högt vridmoment och klass Finsulated. Temperaturen ska begränsas av termostatanordningen inbäddad i motorändens lindningar och integrerad i ställdonets styrning. Elektrisk och mekanisk frånkoppling av motorn ska vara möjlig utan att tömma smörjmedlet från ställdonets växelhus. Ställdonet ska inkludera en anordning som säkerställer att motorn går med korrekt rotation för den erforderliga ventilens rörelseriktning, oberoende av strömförsörjningens anslutningssekvens.

Skydd måste tillhandahållas för motorn enligt följande:

· Stall - motorn måste stängas av inom 8 sekunder i händelse av ett stopp när man försöker lossa en ventil som har fastnat.

· Övertemperatur - termostat kommer att orsaka att motorn löser ut. Automatisk återställning vid kylning

·Enfasning - förlorat fasskydd.

·Riktning – fasrotationskorrigering.

Handoperation

En handratt måste finnas för nöddrift, kopplad när motorn kopplas ur med en spak eller liknande, varvid drivningen återställs till elektrisk drift automatiskt genom att motorn startas. Handratten eller väljarspaken får inte röra sig vid återställning av motordrivningen. Åtgärder ska vidtas så att hand/autoväljarspaken kan låsas i både hand- och autoläge. Det ska vara möjligt att välja handdrift medan ställdonet är igång eller starta ställdonets motor medan hand/autoväljarspaken är låst i handen utan att skada drivlinan.

Medurs manövrering av handratten måste ge stängningsrörelse av ventilen om inte annat anges i databladet. För linjära ventiltyper måste manöverdonets handhjulsdrift vara mekaniskt oberoende av motordriften och bör vara sådan att den tillåter ventildrift inom rimlig tid med en manuell kraft som inte överstiger 400N genom slaglängd och 800N för att placera/avlägsna ventilen.

Lokala kontroller

Ställdonet måste inkludera lokala kontroller för öppning, stängning och stopp och en lokal/stopp/fjärrlägesväljare. Val av läge måste vara låsbart i något av följande tre lägen: lokal kontroll plus endast lokalt stopp, stopp (ingen elektrisk drift), fjärrkontroll plus endast lokalt stopp. Det måste vara möjligt att välja bibehållen eller icke underhållen lokal styrning.

De lokala kontrollerna ska vara anordnade så att ventilens rörelseriktning kan vändas utan att ställdonet behöver stoppas.

De lokala kontrollerna och displayen ska vara vridbara i steg om 90 grader för att passa ventilens och ställdonets orientering.

Modellberedningsmetod

Anmärkning:

1. Det elektriska ställdonet som krävs av specialtekniken måste skriva klart och konkret i ordning.

2.När A plus RA300/K30HGP-modellen är A plus RS, är arbetsmomentet 1000Nm, enfas strömförsörjning, hela körtiden är 30 sekunder, och fotplattainstallation med integration proportionell modulatin med lokal drift.

Kvartalsresespecifikationsparameter

Pålitlig FRY

FRY är ett specialiserat företag som har producerat elektriska ställdon och relaterade produkter som driver industriella ventiler sedan 2014, FRY producerar produktlinjer som kan användas inom olika områden, allt från vattenrening som vattenförsörjning och avlopp till kraftproduktion och petrokemiska områden, och säljer dem till kunder över hela världen.

FRY har en 3Q-filosofi för att uppfylla kundernas behov.

Snabb leverans

FRY respekterar leveransdatum och föreslår snabbast möjliga leveranstid.

Snabb service

FRY driver serviceorganisationer och system för att vidta åtgärder så snabbt som möjligt om ett problem uppstår relaterat till vår produkt.

Snabbt svar

FRY arbetar för att ge våra kunder en känsla av förtroende genom att svara på kundförfrågningar så snart de tas emot.
