produkt introduktion
FRY-seriens intelligenta elektriska ställdon garanteras av internationellt avancerad och mogen teknologi, förstklassig bearbetningsutrustning och komplett servicesystem. Bevisat av användarna: avancerade och kraftfulla funktioner, stabil och pålitlig prestanda, säker och bekväm användning, nådde helt den internationella avancerade nivån, är en idealisk ersättning för importerade elektriska ställdon, ofta används inom el, petroleum, papper, kemi, stål, cement , Vattenrening och andra områden. Intelligent integrerat elektriskt ställdon:
Intelligent integrerat elektriskt ställdon:
◆ Stabil och pålitlig löpprestanda
◆ Helt intelligent, icke-påträngande designkoncept
◆ Intelligent självkontroll, diagnos och flera skyddsfunktioner
◆ Humaniserat, grafiskt kinesisk-engelskt dialoggränssnitt mellan människa och maskin
◆ Enkel och lättanvänd driftupplevelse, inser helt felsökningen utan
Huvudsakliga tekniska parametrar
1. Inneboende fel: ±1 %
2. Avkastningsskillnad: 1 %
3. Död zon: 0,5 % ~ 10 % justerbar
4. Dämpande kraftkarakteristik: dead-beat
5. Skyddsnivå: IP67 (IP68 valfritt)
6.Omgivningstemperatur: -25 grad ~ +70 grad
7. Relativ luftfuktighet: ＜95% (utan kondens)
8. Strömförsörjning: 380Va.c(340V~440V), 50Hz/60Hz 3PH
Ställdonets driftprestanda kan garanteras vid spänningsfel på ±10 % och frekvensfelet på ±5 Hz. Ställdonet kan starta normalt vid maximalt spänningsfall på 15 % och kan köras som normalt varvtal.
• TEMPERATUR: -30 grader C till 70 grader C (-22 grader F till 158 grader F) för vattentäta, FM eller CSA EP-kapslingar, -20 grader C till 70 grader C ({{ 6}} grader F till 158 grader F) för ATEX- eller IECEx-kapslingar
• SERVICE/DUTY RATING: Klass C (modulerande), nominellt 1800 starter per timme, 50 % driftcykel baserat på ett modulerande vridmoment på 50 % av nominellt vridmoment. • MOTORVÄXLING & HASTIGHETSKONTROLL: Solid state motoromkoppling med 25 % till 100 % motorvarvtalsreglering.
• SYNCROPHASE: Auto-fasrotationskorrigering och förlorat fasskydd på trefasmatning.
• LOKALA REGLER: Öppna/stäng väljare och hänglåsbar lokal/stopp/fjärrväljare (stoppet förblir tillgängligt för säkerhets skull).
• LOKAL INDIKATION: Upplyst LCD-positionsindikator (0,1 % steg) med symboler för stängd/öppen gräns, vridmoment och andra statusdata.3 lysdioder; röd-öppen/gul-mellan-/grön-stängd (reversibel), blinker och larm konfigurerbara.
• MONTERING: Kan vara i valfri orientering, lokal indikering och kontroller roterbara i 90 graders steg för att passa
• MANUELL ÅSNITTRING: Hänglåsbar kopplingsspak, handratt medurs för att stänga, kopplas ur automatiskt när motorn startar, roterar inte under elektrisk drift.
• SMÖRJNING: Växelhusolja fylld för livet.
• MOMENTBRYTARE: Konfigurerbar - 40% till 100% av nominellt med bypass-alternativ för start av resa
• Idrifttagning: Icke-påträngande installation av; resegränser (alternativ för automatisk inställning), reläer, larm och andra funktioner via infraröd/Bluetooth-inställningsverktyg (ett medföljer varje beställning). Kan lösenordsskyddas.
• MEKANISKA RÖDSTOPP: Stoppbultsjustering tillåter +/-5 % variation av rörelse vid varje ändläge.
DATALOGGNING OCH TILLGÅNGSHANTERING: Datum/tid stämplad loggning och visning av drifthändelser/trender, motorstarter och ventilmomentprofiler. Ventil/ställdon/växellåda data kan lagras och servicelarm ställas in. Batteristöd när strömmen är avstängd. Datanedladdning via Infrared/Bluetooth Setting Tool för uppladdning till en PC och analys via gratis InSight2-programvara.
• TERMINALER: M5 ström- och M4-kontrollterminaler, skruvar och brickor medföljer. För ringtagsledare, effekt 16.0mm², kontroller 4.0mm²
• KABELINFÖRINGAR: 4x M25 gängade kabelgenomföringar (alternativt 0.75" NPT eller PG16). Kabelförskruvningar ingår inte i vårt utbud. • FÄRGBEHANDLING: Polyesterpulverlack 100 mikron nominell tjocklek. Färger: Hus/ Kåpor - Grå (00-A-05), handratt/handspak – svart.

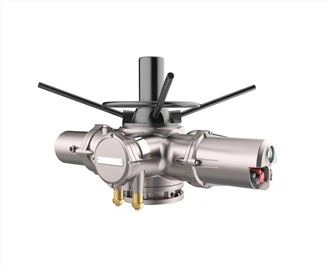

FRYQ Flervarvs elektriskt ställdon
|
Modell |
Roterande hastighet (rpm) |
Vridmoment (Nm) |
Spänning (V) |
Fas (Ph) |
Frekvens (Hz) |
Effekt (kW) |
Märkström (A) |
Plikt |
Vikt (kg) |
|
FRYQ18 |
18 |
136 |
380 |
3 |
50 |
0.37 |
3.3 |
S2 (15 min) |
30 |
|
24 |
108 |
380 |
3 |
50 |
0.37 |
3.3 |
S2 (15 min) |
30 |
|
|
36 |
72 |
380 |
3 |
50 |
0.37 |
3.3 |
S2 (15 min) |
30 |
|
|
48 |
54 |
380 |
3 |
50 |
0.37 |
3.3 |
S2 (15 min) |
30 |
|
|
FRYQ25 |
18 |
400 |
380 |
3 |
50 |
1.1 |
5.8 |
S2 (15 min) |
46 |
|
24 |
400 |
380 |
3 |
50 |
1.1 |
5.8 |
S2 (15 min) |
46 |
|
|
36 |
298 |
380 |
3 |
50 |
1.1 |
5.8 |
S2 (15 min) |
46 |
|
|
48 |
244 |
380 |
3 |
50 |
1.1 |
5.8 |
S2 (15 min) |
46 |
|
|
FRYQ35 |
18 |
610 |
380 |
3 |
50 |
1.5 |
9.5 |
S2 (15 min) |
69 |
|
24 |
610 |
380 |
3 |
50 |
1.5 |
9.5 |
S2 (15 min) |
69 |
|
|
36 |
542 |
380 |
3 |
50 |
1.5 |
9.5 |
S2 (15 min) |
69 |
|
|
48 |
474 |
380 |
3 |
50 |
1.5 |
9.5 |
S2 (15 min) |
69 |
|
|
FRYQ40 |
18 |
1020 |
380 |
3 |
50 |
2.2 |
14.2 |
S2 (15 min) |
190 |
|
24 |
1020 |
380 |
3 |
50 |
2.2 |
14.2 |
S2 (15 min) |
190 |
|
|
36 |
845 |
380 |
3 |
50 |
2.2 |
14.2 |
S2 (15 min) |
190 |
|
|
48 |
680 |
380 |
3 |
50 |
2.2 |
14.2 |
S2 (15 min) |
190 |
|
|
FRYQ70 |
18 |
1490 |
380 |
3 |
50 |
3 |
18.2 |
S2 (15 min) |
200 |
|
24 |
1490 |
380 |
3 |
50 |
3 |
18.2 |
S2 (15 min) |
200 |
|
|
36 |
1290 |
380 |
3 |
50 |
3 |
18.2 |
S2 (15 min) |
200 |
|
|
48 |
1020 |
380 |
3 |
50 |
3 |
18.2 |
S2 (15 min) |
200 |
|
|
FRYQ90 |
18 |
2030 |
380 |
3 |
50 |
5.5 |
32 |
S2 (15 min) |
200 |
|
24 |
2030 |
380 |
3 |
50 |
5.5 |
32 |
S2 (15 min) |
200 |
|
|
36 |
1700 |
380 |
3 |
50 |
5.5 |
32 |
S2 (15 min) |
200 |
|
|
48 |
1355 |
380 |
3 |
50 |
7.5 |
32 |
S2 (15 min) |
200 |
|
|
FRYQ95 |
18 |
3000 |
380 |
3 |
50 |
7.5 |
42 |
S2 (15 min) |
200 |
|
24 |
3000 |
380 |
3 |
50 |
7.5 |
42 |
S2 (15 min) |
200 |
Strömförsörjning: 380Va.c(340V~440V), 50Hz/60Hz 3PH
Spänning kan anpassas
100,110,115,120,200,208,220,230,240,270,380,400, 415,440,460,480,500,550,575,590,600,660 och 690, växelspänning och 690}.{2}% spänning/frekvens {26}}%DC-spänningstolerans: 17-36 VDC För AC-försörjning använder SD-området 2 endast faser (fas-neutral/fas-fas) som internt transformeras och likriktas för att försörja styrpaketet och DC-motorn. För att uppnå mångfald av matningslast på 3-fasförsörjning bör flera ställdon kopplas lika över alla tre faserna. Tre terminaler finns för kabelanslutning. Se kopplingsschemat.
Designkriterier
Motorer konstruerade för drift av ventilställdon kräver särskild hänsyn. Eftersom kontinuerlig drift inte är ett krav med isolerande, tumande eller reglerande driftventiler, behöver motorer endast ha kort drifttid. Ventilbelastningen kan variera dramatiskt över slag och från slag till slag eftersom process- och ventilförhållandena varierar. Dessa förhållanden kan variera från lätt gång till nominellt vridmoment med en möjlighet att överskrida nominellt när "klibbiga" ventiler lossas, den faktiska motorbelastningen har ingen konstant. Att tillämpa traditionellt motorskydd på manövermotorer är därför felaktigt, vilket leder till falsk utlösning eller inget skydd alls.. FRY erkänner ställdonets speciella karaktär och har därför designat SD-seriens motor och dess styrpaket med denna unika uppgift i framkant .
Motordesign
SD har låg tröghet, 24 V permanentmagnet DC-motorer och är klass F-isolerade. Motorstyrningsskydd Det primära skyddet för motorn är momentbrytarskydd. Genom att mäta ställdonets utgående vridmoment och jämföra med öppna och stänga vridmomentomkopplarens inställning, effektiv motor och ännu viktigare, ventilskydd uppnås. Termostater som ger övertemperaturskydd, om arbetscykeln överskrider ställdonets märkvärde, skyddar också SD-enheter. SD-styrskydd förhindrar motorstopp i händelse av ventilstopp. Genom att använda vridmoment som det primära sättet för motorskydd, tillsammans med termostat- och SD-styrningsskydd, elimineras kravet på traditionella skyddsmetoder och deras inneboende svaghet när de tillämpas på motorer med kort belastning, variabel belastning.
Strömförsörjningskabelns storlek
Som ett minimikrav måste kablarna dimensioneras så att spänningsfallet inte överstiger 10 % av den nominella matningsspänningen vid nominellt vridmoment. Val av säkring På grund av motordriftens unika karaktär och med hänsyn till det omfattande styrskyddet för SD, bör dimensionering av säkringar eller utlösningsanordningar baseras på att skydda strömkabeln som är ansluten till ställdonet. Frekvensomvandlare och UPS Där UPS-system krävs bör strömförsörjningen ha försumbar övertonsdistorsion. Generellt sett är ställdon utformade för att fungera på strömförsörjning som överensstämmer med erkända strömförsörjningsstandarder såsom EN 50160 - Spänningsegenskaper hos elektricitet som tillhandahålls av offentliga distributionssystem.
Skyddsnivå---IP68
IP är en förkortning av Ingress Protection. IP-klassningen är skyddsnivån mot främmande föremål
i den elektriska utrustningens kapsling. Källan är International Electrotechnical Commissions
standard IEC 60529, som också antogs som USA:s nationella standard 2004.
Den relevanta testbasen i Kina är GB 4208-2008/IEC 60529-2001 "Shell skyddsgrad (IP-kod)"
standardkrav, bedömning av överensstämmelse test för kapsling skyddsklass av olika
Produkter; den högsta detektionsgraden IP68. Regelbundna produktinspektionsnivåer inkluderar IP23, IP44, IP54,
IP55, IP65, IP66, IP67,IP68.
Syftet med testkriterierna är följande:
Ange graden av kapslingsskydd som specificeras av den elektriska utrustningens belastning;
Förhindra människokroppen från att komma åt farliga delar inuti höljet;
Förhindra att fasta främmande ämnen kommer in i utrustningen inuti höljet;
Förhindrar skadliga effekter på utrustning på grund av att vatten kommer in i kapslingen.
Kan förses med ventiler
