Kraftverk elektriska grindventilaktdon

Elektrisk ställdon

Produktfunktioner

1. Spåra kontinuilventilposition hela tiden, oavsett strömförsörjning.

2. Håll normal drift och tillgänglighet för grafiskt gränssnitt, fjärrindikering och datalogger efter effektförlust.

3. Oljebadsmörjning ger lång livslängd och förmågan att installeras i valfri riktning.

4. Vattentät skydd som inte förlitar sig på terminalskydd och gränssnittssälar - dubbel tätningsstruktur, skyddskvalitet når IP68.

5. Oberoende vridmoment- och ventilpositionsensorer används för att förbättra säkerhetsprestanda kraftigt.

6. Valet av fjärrmanuell kontrollstation kan realisera fjärrdriftkonfiguration och idrifttagning, med ett maximalt avstånd på upp till 100 meter.

7. Säker, motoroberoende handhjulsenhet, som kan användas när som helst.

8. Det ger detaljerad trendanalys och diagnostisk data för kapitalförvaltning.

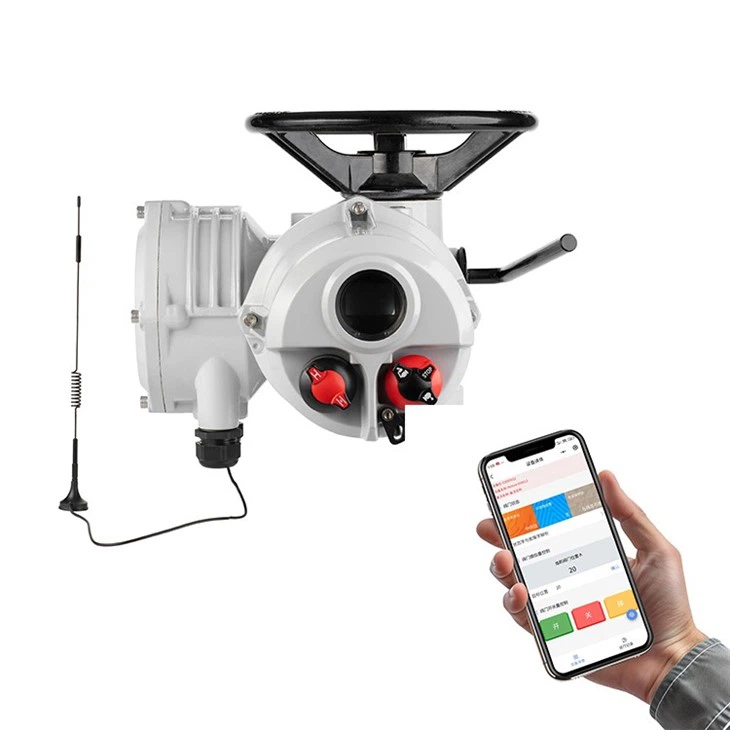

9. Uppgraderingskonfiguration och ändring av kontroll- och indikationsalternativ på plats via Bluetooth Setter.

10. Skärmen kan visa information om statusinformation i realtid och ställdonets prestationsstatus.

11. Snabb och säker driftsättning och konfiguration utan strömförsörjning genom icke-invasiv intrinsiskt säker Bluetooth-setter.

12. Avtagbar tryckbas för enkel installation och underhåll.

13. Explosionssäkra alternativ uppfyller olika internationella standarder.

Produktstruktur

1.handhjul

Det robusta handhjulet ger tillförlitlig nödhandbok i händelse av strömavbrott.

2. Skal

Den högkvalitativa aluminiumlegeringsskalet är kompakt och lätt. Det är belagt med ett lager skyddsmaterial för att anpassa sig till extremt hårda miljöer, och andra typer av lager finns tillgängliga vid behov.

3. Motor

Den låga trögheten och den höga vridmomentmotorn gör det möjligt för motorn att snabbt nå toppmomentet efter start, och det finns nästan ingen överbegränsningsrörelse när den är off-excitation. Det finns en exakt temperaturomkopplare inbäddad i motorspolen, som inte påverkas av den omgivande omgivningstemperaturen och håller motorn i optimal termisk kapacitet. Samtidigt är motoraxeln och masken oberoende av varandra för snabb ersättning.

4. Worm Gear

Worm Gear -transmissionskedjan är enkel, med utsökt struktur och konstant överföringseffektivitet. Den har en mekanisk självlåsande funktion och kräver inte bromsar. Överföringsdelen är fylld med långvarig smörjolja och kan fungera under lång tid utan underhåll.

5. Dubbeltätad design

Den dubbelseglade designen ger en solrosterminalbox som är separerad från kontrollrummet och förseglas. Även om anslutningsboxskyddet öppnas på plats kan det säkerställa att isoleringen av insidan av ställdonet från omvärlden, så att fukt, damm och farliga gaser inte kan komma in i ställdonets interiör i det minsta, och de inre komponenterna är helt skyddade.

6. Manual/elektrisk switchhandtag

Manual/Electric Switch -handtaget kan användas säkert när som helst. När du trycker på handtaget med lämplig kraft, vrid långsamt handhjulet så att den inre kopplingen kan engagera växeln. Kopplingen kopplas automatiskt ut när motorn är energisk och i det elektriskt låsta tillståndet.

7. Mätningssystem för utgångsmoment

Ett professionellt utformat användbart kraftmätningssystem används som utgångsmomentmätningssystem. Detta system är utvecklat från bekant elektrisk energimätningsteknik och kan erhålla exakta och repeterbara momentmätningsvärden som är oberoende av förändringar i frekvens, spänning och temperatur.

8. Kontrollpanel

Kontrollpanelens LCD kan tillhandahålla omedelbar, aktuell status och ventilposition, med kinesiska och engelska språk tillgängliga, med hjälp av en intuitiv menystruktur för att tillhandahålla kalibrering och diagnostisk information, inklusive vridmomentkurvor, drift och felposter, motorisk status, lokal information och hårdvarudata, etc.

9. Knapp

De lokala kontrollen "Öppna"/"Stäng" -knapparna och de hänglåsta "lokala"/"Stop"/"fjärrkontrollen" -lägen använder alla isolerade magnetiska transmissionshall-effektanordningar, utan genom axlar och god tätningsprestanda, samtidigt som de eliminerar besväret som kan orsakas av felaktiga och fragila vassomkopplare.

Ansökningar

Elventiler

Designfunktioner

1. Bekväm och säker driftsättningskonfiguration

• Snabb och säker driftsättningskonfiguration, som kan utföras utan strömförsörjning; Multi-Language Human-Machine Interactive Display tillhandahålls

• Icke-påträngande inställningar kan utföras i alla miljöer

• Avtagbar tryckbas för enkel installation och underhåll av ventiler

• Drift, konfiguration och idrifttagning via fjärrmanuell kontrollstation, med ett maximalt avstånd på 100 meter

• Delvisningsdon för delvisningar tillhandahåller automatisk begränsningsfunktion

2. Teknisk framsteg

• Position: Den senaste patenterade absoluta kodaren. Kodaren antar en icke-kontaktdesign och har redundans och självdetekteringsfunktioner. • Display: Advanced Double-Layer Display ger användare med stor karaktärsventilposition Display

• Vridmoment: Ställdonet använder vridmomentavkänningsteknologi

• Kontroll: Kontrollelement som mainboards eller busskontrollbrädor, ställdon och fältbuskommunikation, använder ett bussbaserat internt kommunikationssystem. Detta minskar inte bara ledningar och interna anslutningar utan ökar också tillförlitligheten.

3. Tillförlitlighet

• Avancerad absolut positionsmätning för att upptäcka kontinuerlig position i realtid utan kraft

• Grafiskt gränssnitt, fjärrindikering och dataloggerfunktion efter förlust av huvudkraft

• Dammtät och vattentät och förlitar sig inte på terminalskydd och körtel - dubbel tätningsstruktur, skyddsnivå upp till IP68

• Oberoende vridmoment och ventilpositionssensor

• Handhjulets drift är säker och alltid oberoende av motorn

• Körsaxbussning använder förseglade lager - underhållsfri

4. Assethantering

• Skärm kan visa information i realtid om ventiler och ställdon

• Säker och pålitlig datanedladdning via Intrinsiskt säkert inställningsverktyg

• Uppgradera och konfigurera kontroll och indikation i fältet genom att ställa in verktyget

• Kompatibel med digitala kontroll- och övervakningssystem och andra fältbussystem

• Detaljerad trendanalys, diagnostik och dataloggning kan visas på skärmen eller laddas ner via inställningsverktyget

5. Optimalt förebyggande underhåll

• Ställdon är utrustade med en precisionsdatalogger som kan tillhandahålla datafångst och analys för ventilposition.

6. Indikering av strömförsörjning

• På grund av användningen av absolut kodare krävs inget displaybatteri för att avkänna och spåra ventilposition. Alla inställningar är säkra även utan ström.

7. Säker manuell drift

8. Fältfältdrift

• Använd standarddatakabel, det maximala avståndet från ställdonet är 100 meter

• Det kan monteras på en vägg eller konsol

• Drivs av det anslutna ställdonet

• Valfri explosionssäker typ

• Skyddsklass IP68

• Dubbel tätningsstruktur

• Enkel inställning

• Ställdonets dataposter kan visas och laddas ner lokalt

9. Temperaturskydd

• För att förhindra att motorn överhettas har vi utrustat motorlindningen med en temperatursensor för att direkt känna motortemperaturen och ansluta den till ställdonets styrkrets.

10. Automatisk självdiagnos

11. Omedelbart omvänd skydd

12. Fassynkronisering

13. Ventilblockeringsskydd

14. Konfigurerbart huvudgränssnitt

• Ventilpositioninformation och status

• Ventilpositioninformation och vridmomentvärde (digital)

• Ventilpositioninformation och vridmomentvärde (analog bild)

• Ventilpositioninformation och kommandoinformation (digital eller analog bild)

Kommunikationsprotokoll

Electric Actuator stöder PROFIBUS DP och har följande funktioner:

Support Profibus DP-V0.DP-V1.DP-V2 Funktionsnivå

Höghastighetsdatautbyte (upp till 1,5Mbit/s - motsvarande ca . 0.3 ms/ställdon)

Kabellängden är cirka 10 km (längden mellan två ställdon är cirka 1200 m)

Cirka 126 enheter kan bifogas

Redundant linjär topologi som ett alternativ

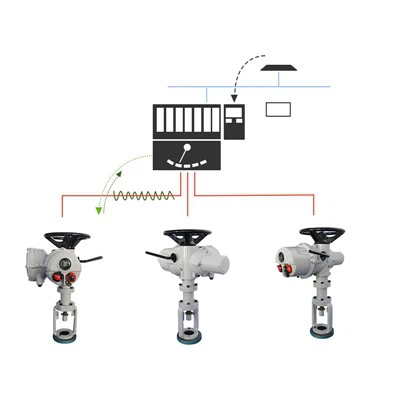

För Profibus DP är den grundläggande topologin genom Rs485 -segmentträdstrukturen, som visas i figuren:

Det elektriska ställdonet stöder Modbus RTU och har följande funktioner:

Snabb datautbyte (upp till 115 kbit/s - motsvarande ca . 30 ms/ställdon)

Kabellängden når cirka 10 km utan mellanliggande relä mellan två ställdon)

Cirka 247 enheter kan bifogas

Redundant linjär topologi som ett alternativ

För Modbus RTU är den grundläggande topologin genom Rs485 -segmentträdstrukturen, samma som Profibus DP.

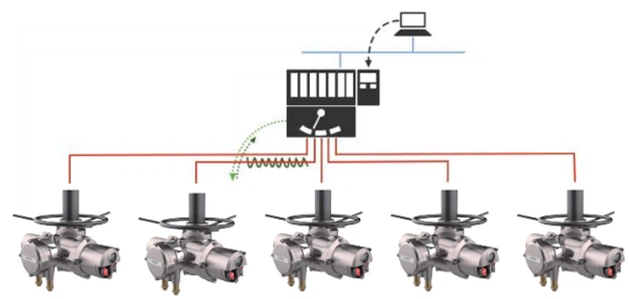

HART -kommunikationsprotokollet antar frekvensskiftnyckel (frekvensskiftnyckel, FSK) -princip, som är baserad på Bell 202 -kommunikationsstandarden. Digitala signaler representeras av två frekvenser: 1200Hz representerar logik "1", och 2200Hz representerar logik "0". Eftersom den genomsnittliga komponenten i frekvenssignalen är noll under kommunikationen kommer den inte att påverka överföringen av analoga signaler. Därför kan sinusvågorna i dessa två frekvenser överlagras på DC4 ~ 20MA analog signal och överföras samtidigt. På detta sätt kan inte bara DC4-20MA-analog signal användas, utan också samma kabel kan användas för att realisera tvåvägs multi-informationsöverföring med digitala signaler, vilket har funktioner som att modifiera intervallet, dämpningstiden, PID-parametrar etc. som kan förbättra systemets kvalitet och hanteringseffektivitet.

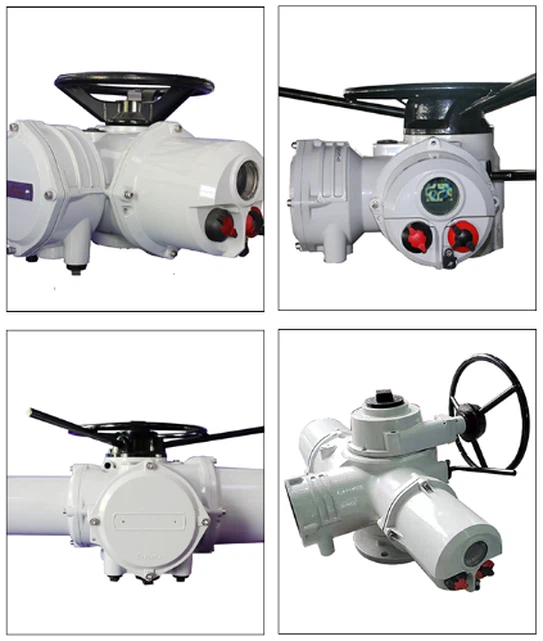

Produktdisplay

Tekniska parametrar

Fryq Enfase Actuator Performance Parameters (220V 50Hz)

Fryq Thre-Phase Actuator Performance Parameters (380V 50Hz)

MÅTT

Fryq18-fryq40

FryQ70-FRYQ95

FryQ18-FRYQ40 dimensioner

Fryq flänsdimensioner

Fabriksbilder
