Intelligent kontroll och skyddsfunktion
Visning av ställdon
Ställdonet har en unik display, dess stora skärm och bakgrundsljus gör att användaren kan se ventilens placering, vridmoment och fel tydligt på avstånd och olika ljusförhållanden. Och inkludera den gröna och röda färgen på dessa två LED-ventillägesindikatorlampor.
Ställdonet behöver när som helst lokala och fjärrstyrda ventillägesindikationer, även när strömförsörjningen är avstängd. Ställdonet installerar ett batteri för att kontinuerligt behålla och uppdatera ventilpositionsindikeringen när strömförsörjningen stängs av. Strömförsörjningen stöder även dataregistrering och felsökning samtidigt som strömförsörjningen stängs av.
Miljö
Den exklusiva fjärrkontrollen för ställdonet för egensäkerhet som är fäst vid enheten används för inställning, justering och visning. Användaren kan enkelt komma åt ställdonets konfiguration via displayen.
Diagnosikon på displayen
Det finns tre displayområden på LCD-displayen och gör det möjligt att visa larminformation för ventil, styrsystem och ställdon.
Produktsortiment
Tekniska indikatorer
★ Justeringstider: starttider kan nå 600 gånger/timme;
★ Motorisoleringsnivå: F;
★ Motordriftssystem: S2;
★ Grundläggande felgräns: Mindre än eller lika med ±1.0%;
★ Returskillnad: Mindre än eller lika med 1.0%;
★ Repeterbarhetsfel för slagkontrollmekanismen: Mindre än eller lika med 1.0%;
★ Skyddsnivå: IP67 (IP68 tillval);
★ Explosionssäker typ: Explosionssäker grad ExdⅡBT4. STRÖMFÖRSÖRJNING
★ Spänning: enfas 220VAC, 50/60Hz; trefas 380VAC±10%, 50/60Hz;
★ Tolerans: frekvens ±1%; harmoniskt innehåll<5%. ENVIRONMENTAL CONTITIONS
★ Omgivningstemperatur: -30 grad -+70 grad ;
★ Relativ luftfuktighet: Mindre än eller lika med 95%; FRY Elektriskt ställdon
★ Atmosfäriskt tryck: 86kPa-106kPa. FÖRVARINGSFÖRHÅLLANDEN
★ Omgivningstemperatur: -10 grad -+45 grad ;
★ Relativ luftfuktighet: Mindre än eller lika med 85 % i ett ventilerat rum, den omgivande luften innehåller inga skadliga ämnen som fräter på produkten.
Tekniskt datablad
|
Modell |
Roterande hastighet (varv/min) |
Vridmoment (Nm) |
Spänning (V) |
Fas (Ph) |
Frekvens (Hz) |
Effekt (kW) |
Märkström (A) |
Plikt |
Vikt (kg) |
|
FRYQ18 |
18 |
136 |
380 |
3 |
50 |
0.37 |
3.3 |
S2 (15 min) |
30 |
|
24 |
108 |
380 |
3 |
50 |
0.37 |
3.3 |
S2 (15 min) |
30 |
|
|
36 |
72 |
380 |
3 |
50 |
0.37 |
3.3 |
S2 (15 min) |
30 |
|
|
48 |
54 |
380 |
3 |
50 |
0.37 |
3.3 |
S2 (15 min) |
30 |
|
|
FRYQ25 |
18 |
400 |
380 |
3 |
50 |
1.1 |
5.8 |
S2 (15 min) |
46 |
|
24 |
400 |
380 |
3 |
50 |
1.1 |
5.8 |
S2 (15 min) |
46 |
|
|
36 |
298 |
380 |
3 |
50 |
1.1 |
5.8 |
S2 (15 min) |
46 |
|
|
48 |
244 |
380 |
3 |
50 |
1.1 |
5.8 |
S2 (15 min) |
46 |
|
|
FRYQ35 |
18 |
610 |
380 |
3 |
50 |
1.5 |
9.5 |
S2 (15 min) |
69 |
|
24 |
610 |
380 |
3 |
50 |
1.5 |
9.5 |
S2 (15 min) |
69 |
|
|
36 |
542 |
380 |
3 |
50 |
1.5 |
9.5 |
S2 (15 min) |
69 |
|
|
48 |
474 |
380 |
3 |
50 |
1.5 |
9.5 |
S2 (15 min) |
69 |
|
|
FRYQ40 |
18 |
1020 |
380 |
3 |
50 |
2.2 |
14.2 |
S2 (15 min) |
190 |
|
24 |
1020 |
380 |
3 |
50 |
2.2 |
14.2 |
S2 (15 min) |
190 |
|
|
36 |
845 |
380 |
3 |
50 |
2.2 |
14.2 |
S2 (15 min) |
190 |
|
|
48 |
680 |
380 |
3 |
50 |
2.2 |
14.2 |
S2 (15 min) |
190 |
|
|
FRYQ70 |
18 |
1490 |
380 |
3 |
50 |
3 |
18.2 |
S2 (15 min) |
200 |
|
24 |
1490 |
380 |
3 |
50 |
3 |
18.2 |
S2 (15 min) |
200 |
|
|
36 |
1290 |
380 |
3 |
50 |
3 |
18.2 |
S2 (15 min) |
200 |
|
|
48 |
1020 |
380 |
3 |
50 |
3 |
18.2 |
S2 (15 min) |
200 |
|
|
FRYQ90 |
18 |
2030 |
380 |
3 |
50 |
5.5 |
32 |
S2 (15 min) |
200 |
|
24 |
2030 |
380 |
3 |
50 |
5.5 |
32 |
S2 (15 min) |
200 |
|
|
36 |
1700 |
380 |
3 |
50 |
5.5 |
32 |
S2 (15 min) |
200 |
|
|
48 |
1355 |
380 |
3 |
50 |
7.5 |
32 |
S2 (15 min) |
200 |
|
|
FRYQ95 |
18 |
3000 |
380 |
3 |
50 |
7.5 |
42 |
S2 (15 min) |
200 |
|
24 |
3000 |
380 |
3 |
50 |
7.5 |
42 |
S2 (15 min) |
200 |
Korrosionsskydd kan anpassas.

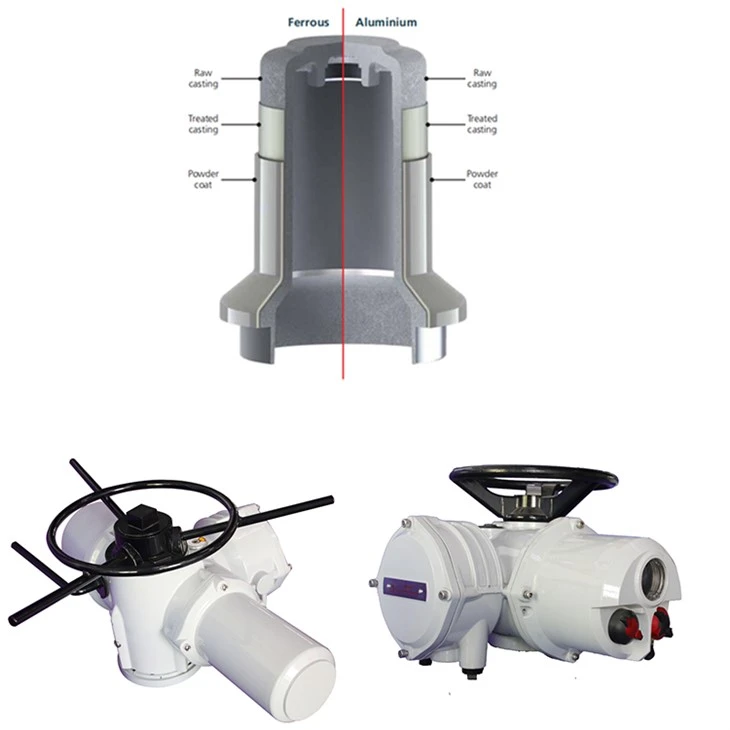

P1-Standardfärgssystem
Aluminiumgjutgods genomgår en flerstegsrengöring och kromfri ytomvandlingsförbehandlingsprocess för att ge en utmärkt yta för pulverlackering som ska appliceras med stark vidhäftning.
Stålhand/auto-spaken är pläterad för att applicera ett kontinuerligt obrutet offerzinklegeringsskikt som säkerställer långvarigt korrosionsskydd.
Järnbasen sänks ned i zinkfosfatlösning innan den sköljs med kallt vatten. Alla ytor är sedan belagda med en polyesterpulverlack av arkitektonisk kvalitet med utmärkt exteriör hållbarhet och färgbeständighet.
P1 ger en hård beläggning som är resistent mot mekaniska skador som spån och repor.
P1 är optimerad för inom- och utomhusapplikationer i normala landmiljöer. Total filmtjocklek: 100um
P2-Standardfärgssystem plus offshore-beläggningskombination
Aluminiumgjutgods får samma behandling som P1.
Hand/auto-spaken i stål och järnbasen är båda behandlade med PX-beläggningen (detaljerad nedan).
P2 ger kostnadseffektiva förbättringar av korrosionsskydd optimerat för kust- och marina applikationer.
Total filmtjocklek: 100 um för aluminiumkomponenter 320 um för stål- och järnkomponenter
PX-3 belägger offshore våtfärgssystem
Alla ytor blästras innan de får två lager högbyggd epoxi, följt av en polyuretan-täckfärg.
PX ger en hög nivå av korrosionsskydd i tuffa miljöer med hög hållbarhet. PX är designad för offshore och marina applikationer.
Total filmtjocklek: 320um
Nedan finns en tabell som visar det rekommenderade FRY-färgsystemet för varje miljö.
Som referens visas ISO 12944-2 kategoridefinitioner nedan
For very high durability(>25 år) och CX korrosivitetskategori vänligen kontakta FRY
