Elektrisk ställdon

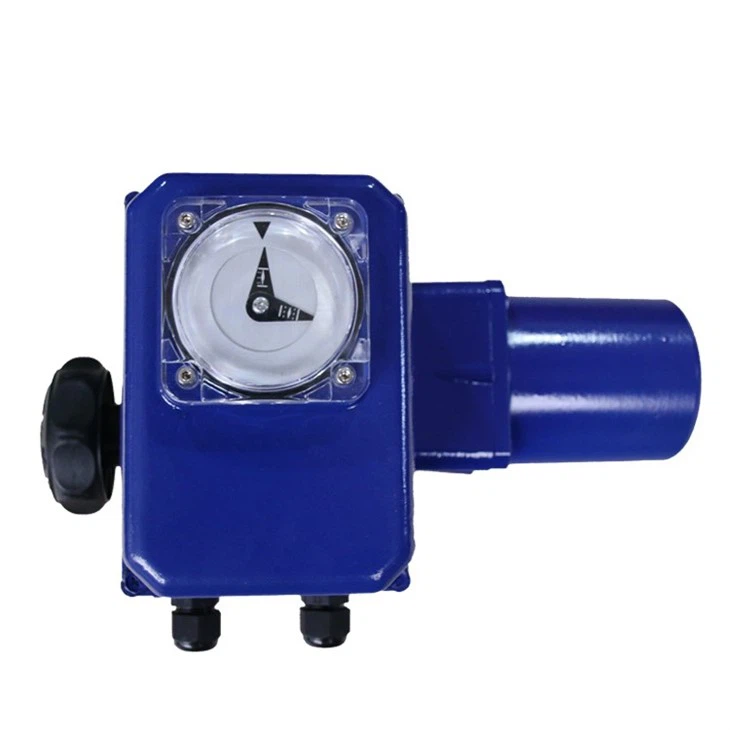

Electric Actuator i kvartalet kan användas för att styra olika ventiler med en reglerande vinkel på 0-90 grader och vridmomentområdet är: 60-3000 nm. Det kan användas för att styra alla kvartsventiler som: Rökavstängningsporten, pannans primära och sekundära vind, pannans sidovind, luftinlopps- och utloppsregulator, fjärilsventil, kullventil, lamventil, spjäll, pluggventil, flapperventil, etc.
Fördelar
Produktfunktioner
• Kompakt struktur, stort utgångsmoment
• Självlåsande växelståg kan bibehålla ventilpositionen när ställdonet är avaktiverat
• Mycket bra vibrationsmotstånd • Mycket enkel installation - Inga specifika verktyg krävs
• Justerbar mekanisk strokebegränsare för att förhindra övertravel • Avtagbar drivhylsa för enkel bearbetning
• Alla ställdon är utrustade med nödhjul och mekanisk positionsindikator som standard
Kontrollmetod
Omkopplare
Kunden tillhandahåller kontrolllogiken för att behandla all data från ställdonet. Den reverserande startaren ligger i användarens kontrollskåp.
Integrerad kontroll
Det integrerade+ kontrollsystemet är helt konfigurerbart och kan implementera alla ställdonskontrollfunktioner, inklusive statusrapportering, felhantering, systemskydd och kommandobehandling.
Posigam+ -kontroll är baserad på samma elektroniska plattform som integrerad+, med positionerfunktionalitet tillagd. Den linjära signalen används för att styra ställdon (positionspunkt) och den faktiska positionen för styrventilen (återkoppling).
Intelli+® -kontroll
Intelli+® kan ställas in utan att öppna omslaget.
Intelli+® är utrustad med en LCD -skärm och relaterade verktyg för förebyggande underhåll.
Elektrisk och kontroll
Kontrollmetoder
Lokal kontroll: Knappoperation, infraröd setter -operation
Likström
Fjärromkopplingskontroll: Passiv torrkontakt, DC24V
Fjärranalog kontroll: DC4-20MA
ESD -kontroll
Intermittent operationskontroll
Tvåtrådskontroll
FCS (FieldBus Control System)
Busskontrollfunktion:
Kommunikationsmodulen antar en oberoende struktur kombinerad på huvudkortet för att tillgodose behoven hos olika kommunikationsmedier och olika kommunikationsprotokollsystem. För närvarande stödda kommunikationsprotokoll inkluderar Modbus RTU, PROFIBUS-DP V0/DP V1, HART, FF, DEVICENE (valfritt).
Infraröd fjärrkontrollfunktion:
Ställdonet använder avancerad infraröd fjärrkontrollteknologi, som möjliggör dialog för mänsklig maskin genom ett förseglat dialogfönster utan att öppna ställdonskyddet. Även i farliga situationer kan den inre säkra fjärrkontrollen säkert utföra parameterinställning och fjärrdrift av ställdonet.
|
Profibus |
- FieldBus är det mest pålitliga och vanligt använda kommunikationsprotokollet för industriområden som hantera diskreta data. Denna produkt har certifierats av PROFIBUS INTERNATIONAL. - Stöder PROFIBUS DP V0, PROFIBUS DP V1 och PROFIBUS REDCOM Redundancy |
|
Modbus |
- Denna produkt följer troget Modbus -kommunikationsprotokollet, som är det vanligaste och enklaste kommunikationsprotokoll som ska tillämpas på industriområden. Jämfört med andra Kommunikationsprotokoll, denna produkt kan tillämpas på webbplatsen billigare och snabbt. - För närvarande tillhandahålls Modbus-RTU-produkter, och kunder kan välja andra alternativ som MODBUS-ASCII och MODBUS-TCP. |
|
F/F |
- Kommunikationsprotokoll som används i processkontrollfält som olja och gas; Denna produkt har varit Certifierad av Fieldbus Foundation. |
|
Hjort |
- HART (motorvägsadress Remote Transducer) kommunikationsprotokoll utför kontrollen med Lägga till digitala data i överföringssignalen 4-20 mA. - Denna produkt är registrerad hos HCF (Hart Communication Foundation) |
Exakt momentmätning och skydd
Professionellt utformat momentmätningssystem för att säkerställa överbelastning av ställdon och övervakning av ventilmomentförändringar:
(Standardkonfiguration) Mekanisk vridmomentmätning: Den traditionella mekaniska vridmomentutlösningsmekanismen har fördelarna med mognad, stabilitet och tillförlitlighet. Vi har optimerat och uppgraderat det baserat på det ursprungliga vridmomentet, vilket gör vridmomentanordningen mer känslig och dess livslängd förbättrades kraftigt.
(Valfritt) Elektronisk vridmomentmätning: Genom att upptäcka motorns ström, spänning och magnetiska flöde och arbeta med mikrokontrollern för omfattande beräkningar erhålls det exakta utgångsmomentet och kontinuerlig mätning uppnås; Detta system behöver inte överväga mekaniskt slitage, vilket förbättrar systemets tillförlitlighet.
Motormätning och skydd
Överhettning: När motortemperaturen överskrider det överhettade skyddsvärdet, är motorn förbjuden att löpas, och det motoriska överhettningsmeddelandet visas. Överbelastning och kortslutning: Kretsen är utformad med ADI: s Precision Spänningsomvandlingschip för att möta den exakta mätningen av ett brett spektrum av aktuella förändringar; Överbelastning av anti-fördröjningsegenskaper och kortslutningsskydd uppfyller relevanta standarder.
Omedelbart omvänt skydd: Använd omedelbar styrningsteknik för omvänd fördröjning, när ställdonet får en omvänd driftssignal under driften, kommer kontrollsystemet att stängas först och sedan utföra omvänd åtgärd efter en försening för att förhindra skador på de mekaniska överföringsdelarna.
Elektronisk broms: Det modulerande elektriska ställdonet säkerställer att ventilen stannar vid den inställda ventilpositionen genom dödzoninställning och elektronisk broms.
Produktreservdelar
Fältapplikationer
Standardspecifikationer
|
Vridmoment |
Multi-turn: 30-700nm |
|
Skalmaterial |
Gjuten aluminium |
|
Kontrollmetod |
On-off type/positioneringstyp/moduleringstyp |
|
Skyddsgrad |
Standard IP67 |
|
Beläggningssystem |
Katjonisk epoxibeläggning/valfritt skydd mot mycket frätande förhållanden Åtdragningsskruvarna är alla rostfritt stålskruvar |
|
Omgivningstemperatur |
Standard: -20-+70 examen hög temp.: 0-+90 examen låg temp.: -40-+70 examen |
|
Motor |
Squirrel Cage Motor, Isolation Class F, inbyggt termiskt skydd |
|
Tullbetyg
|
S4-30%: On-off-typ, max antal startar per timme är 360 gånger S4-30%: Positioneringstyp, max antal startar per timme är 360 gånger S4-50%: Moduleringstyp, max antal startar per timme är 1200 gånger |
|
Redskap |
Självlåsande i alla hastigheter |
|
Utgångsfläns |
Multi-turn: ISO5210-standard |
|
Utgångsaxel
|
Drivaxelbussningen kan tas bort och bearbetas efter behov. Det kan installeras vertikalt eller horisontellt. |
|
Antivibrationsprestanda |
1g 9,8 m/s² 10-500Hz |
|
Smörjning |
Ställdonsmörjning för livet |
|
Manuell drift |
Manuell och elektrisk drift kan växlas fritt |
|
Strömförsörjning |
1fas, 3fas, 50/60Hz, upp till 480V |
|
Ledning |
Interna och externa markterminaler |
|
Kabelpost |
NPT 4x3/4 ", NPT1", NPT 1-1/2 "Valfritt |
|
Signalrelä |
4 reläer: Valbara från 23 alternativ Kontaktkonfiguration: Normalt öppen eller normalt vlosed Min nuvarande: 10mA vid 5V Maxström: 5A vid 250V AC eller 5A vid 30VDC (induktiv belastning) Valfria tillbehör 3 -reläer |
|
Felrelä |
SPDT monostable relä, i standardläge när den inte drivs Min nuvarande: 10mA vid 5V Maxström: 5A vid 250V AC eller 5A vid 30V DC (induktiv belastning) |
|
Analog kontroll |
Inmatning (inställning) och utgång (feedback) signaler är helt isolerade Signalinställningar: • Ingångssignal: 4-20 MA-Utgångssignal: 4-20mA • Ingångssignal: 0-20 MA-Utgångssignal: 0-20 mA • Ingångssignal: 0-10 V-Utgångssignal: 0-20mA (0 ~ 10V med externt motstånd) Analog ingång: • Aktuell: Impedans 160 ohm • Spänning: impedans 11 kohms Analog utgång: • Ström: Maximal acceptabel belastning är 750 ohm när den drivs av 24VDC • Spänning: Minsta acceptabel belastning är 50 kohms (shuntmotstånd 500 ohm) |
|
Resegränsomkopplare |
4 SPDT -gränsomkopplare Växla kapacitet: Max 250VAC-16A/48VDC-2.5A (resistiv belastning) |
|
Momentgränsomkopplare |
Vridmomentgränsomkopplaren är en icke-självhållningsomkopplare. Ett par SPDT -switchar är standard. Växlingskapacitet: Max 250VAC-16A/48VDC-2.5A (resistiv belastning) |
|
Avlägsna positionssignal |
1000Ω Potentiometer, 0,3W, Begränsning av rörlig kontaktström 1mA Positionsändare: 4-20mA |
Tekniska parametrar
OA som Quarter-Turn Electric Actuator 3P-380V 50Hz
|
Max vridmoment Nm |
Drifts- vridmoment Nm |
Modell |
Tid S |
Förbindelse fläns Iso |
S4-50% |
|||
|
Driva Kw |
Hastighet varvtal |
Nominell ström A |
Startande Nuvarande A |
|||||
|
60 |
60 |
Oa6 |
6 |
F05/F07 |
0.03 |
1500 |
0.3 |
1.60 |
|
60 |
60 |
3 |
F05/F07 |
0.04 |
3000 |
0.3 |
1.60 |
|
|
100 |
60 |
Oa8 |
6 |
F05/F07 |
0.10 |
1500 |
0.6 |
5.00 |
|
80 |
60 |
3 |
F05/F07 |
0.14 |
3000 |
0.7 |
5.00 |
|
|
80 |
60 |
Oap |
30/60 |
F05/F07 |
0.03 |
1500 |
0.3 |
5.00 |
|
150 |
80 |
Oa15 |
25 |
F07 |
0.03 |
1500 |
0.3 |
5.00 |
|
250 |
140 |
ASP |
30/60 |
F07/F10 |
0.03 |
1500 |
0.3 |
5.00 |
|
500 |
250 |
AS50 |
30 |
F07/F10 |
0.06 |
1500 |
0.3 |
5.00 |
|
500 |
250 |
60 |
F07/F10 |
0.06 |
750 |
0.6 |
14.0 |
|
|
1000 |
500 |
AS100 |
30/45 |
F12/F14 |
0.10 |
1500 |
0.6 |
21.0 |
|
1000 |
500 |
80 |
F12/F14 |
0.03 |
1500 |
0.3 |
52.0 |
|
|
1000 |
600 |
BS100 |
30 |
F12/F14 |
0.10 |
1500 |
0.6 |
8.5 |
|
1000 |
600 |
60 |
F12/F14 |
0.06 |
1500 |
0.3 |
27.0 |
|
|
2500 |
1250 |
As200 |
70 |
F14/F16 |
0.10 |
1500 |
0.6 |
37.0 |
|
4000 |
2000 |
AS400 |
125 |
F16 |
0.10 |
1500 |
0.6 |
52.0 |
OA som Quarter-Turn Electric Actuator 1P-220V 50Hz
|
Max vridmoment Nm |
Drifts- vridmoment Nm |
Modell |
Tid S |
Förbindelse fläns Iso |
S4-50% |
|||
|
Driva Kw |
Hastighet varvtal |
Nominell ström A |
Startande Nuvarande A |
|||||
|
60 |
60 |
Oa6 |
6 |
F05/F07 |
0.03 |
1500 |
0.6 |
0.9 |
|
100 |
60 |
Oa8 |
6 |
F05/F07 |
0.06 |
1500 |
1.2 |
1.7 |
|
80 |
60 |
Oap |
30/60 |
F05/F07 |
0.03 |
1500 |
0.6 |
0.9 |
|
150 |
80 |
Oa15 |
25 |
F07 |
0.03 |
3000 |
0.6 |
0.9 |
|
250 |
140 |
ASP |
30/60 |
F07/F10 |
0.03 |
1500 |
0.6 |
0.9 |
|
500 |
250 |
AS50 |
30 |
F07/F10 |
0.06 |
1500 |
1.2 |
1.7 |
|
500 |
250 |
60 |
F07/F10 |
0.08 |
750 |
1.5 |
2.4 |
|
|
1000 |
500 |
AS100 |
45 |
F12/F14 |
0.15 |
1500 |
2.0 |
3.0 |
|
1000 |
500 |
80 |
F12/F14 |
0.06 |
1500 |
1.2 |
1.7 |
|
|
1000 |
600 |
BS100 |
30 |
F12/F14 |
0.15 |
1500 |
2.0 |
3.0 |
|
1000 |
600 |
60 |
F12/F14 |
0.06 |
1500 |
1.2 |
1.7 |
|
|
2000 |
1200 |
As200 |
70 |
F14/F16 |
0.15 |
1500 |
2.0 |
3.0 |
|
3000 |
1200 |
AS400 |
125 |
F16 |
0.15 |
1500 |
2.0 |
3.0 |
