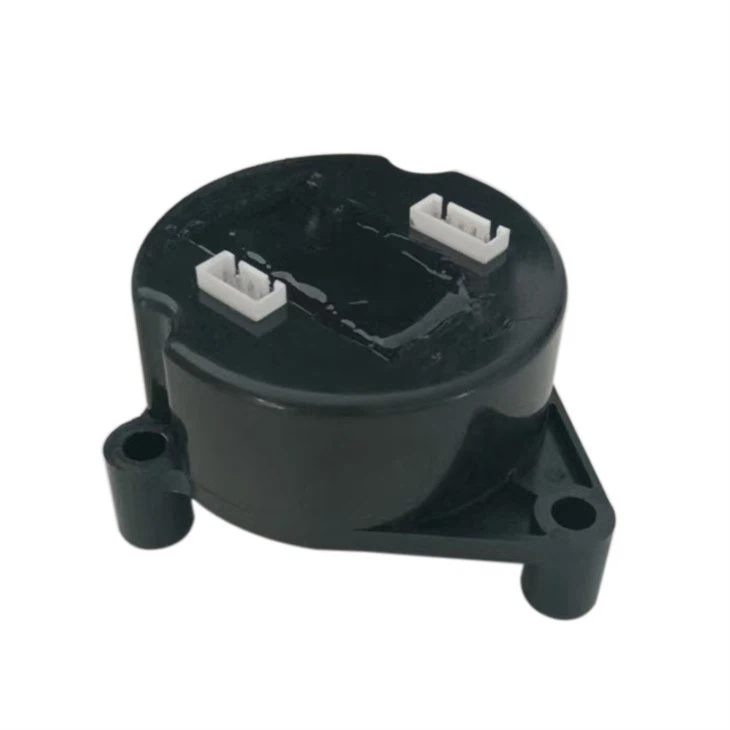

Absolut kodare
Kärnfördelar
Absolut position nollförlust
Fler-sväng mekanisk växeluppsättning + elektronisk räkning, stöder upp till 4096 inspelning
Du behöver inte återställa efter strömavbrott, läs den verkliga positionen efter strömmen på
Repeterbarhet på mikronivå
Envurnupplösning 0. 0 02 grad, repeterbarhetsnoggrannhet ± 0,005 grad
Inbyggd temperaturkompensation, -40 grad ~ 85 graders fulltemperaturområdefel<0.01%
Antikvalitet
Aluminiumlegeringshus + IP67 -skydd, resistent mot vibrationer 50 g/påverkan 100g
Dubbel skärmdesign för signallinjer, EMC följer EN 61000-6-4
Intelligent diagnostisk funktion
LED -statusindikator (effekt/signal/fel)
Överbelastningsvarning: utgångslarmsignal när vridmomentet ändras plötsligt
Tekniska parametrar
Objekt absolut kodare
Upplösning 17bit (enstaka sväng)/16bit (multi-turn)
Utgångssignal SSI, 4-20 MA, RS485 (valfritt)
Maximal hastighet 6000 rpm
Arbetsspänning DC 5-30 V (bred spänningsdesign)
Skyddsnivå IP67 (dammtät och vattentät)
Mechanical life >100 miljoner rotationer
Lagerbelastning radiell 50n/axiell 30n
Installationsmetod Hollow Shaft (φ 6-20 mm)/flänsinstallation
Ansökningar
Långdistanspipeline Emergency Stäng ventilposition Feedback
Support Hart Protocol Superposed Valve Position Signal
DIP -switch för att ställa in upplösning och protokolltyp
Nollpositionskalibrering via PC -programvara (stöder online -kompensation)
LED Red Light: Kontrollera kortslutningens strömförsörjning/signallinje kortslutning
Datahopp: Kontrollera om skärmskiktet är jordat pålitligt
Urvalsguide
Val av resolution
Konventionell kontroll: 12bit (4096 steg/sväng)
Precisionsjustering: 17bit (131072 steg/sväng)
Protokollmatchande förslag
PLC-system: Profibus-DP föredras
IoT -projekt: Modbus RTU + JSON Transparent överföringsmodul
Vanliga frågor
F: Vilka är fördelarna jämfört med inkrementella kodare?
S: Absolutkodare kräver inte referenspunkter och är resistenta mot strömavbrott/vibrationsstörningar, vilket gör dem särskilt lämpliga för säkerhetskritiska applikationer.
F: Kan den ursprungliga kodaren för ett gammalt ställdon byts ut?
S: Vi tillhandahåller axelbussningsadaptrar och protokollomvandlare, och mer än 90% av modellerna kan direkt bytas ut.
