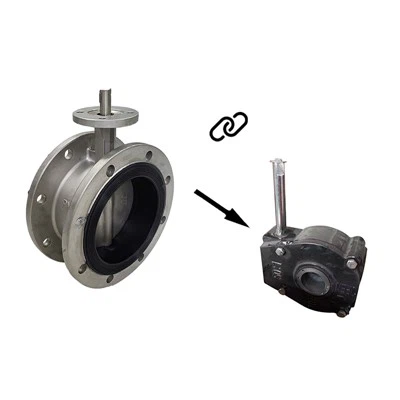

Turbin PTFE vridspjällsventil
Typer av fjärilsventilflänsar
Fjärilsventilfläns kallas flänsplatta eller flänsade delar. Det är en produkt som kopplar ihop ventiler och rör i rörledningar. Fjärilsventilens specialflänsar är desamma som vanliga flänsar, men de inre hålen är olika. Den speciella flänsen för fjärilsventilen har ett litet inre hål och en extra slits för rörinföring. .
Vridspjällsventilflänsar kan vara individuella eller kombinerade, såsom flänsar i båda ändarna av ventilen för att underlätta monteringen av bultar. Fläns-till-flänsförbindningen mellan ena änden av röret och den andra änden, eller anslutningsskarven, hänvisar till en vikbar anslutning där flänsar, packningar och bultar är förbundna med varandra som en uppsättning av kombinerade tätningsstrukturer. Rörflänsar avser rörledningsanordningar. Den fläns som används för centrala rörledningar hänvisar till ventilens fläns. Flänsen har hål. Bultar förbinder de två flänsarna tätt och flänsarna är tätade med packningar.
[Fjärilsventilflänsmaterial]
NEJ. 20,A105,Q235A,12Cr1MoV,16MnR,15CrMo,18-8,321,304,304L,316,316L.
[Tätningsyta form]
Plan yta (FF), upphöjd yta (RF), konvex yta (M), konkav yta (F), konkav och konvex yta (MF), tappyta (T), spåryta (G), fjäder- och spåryta (TG) ), ringanslutningsyta ( RJ).
[Enligt petrokemiska industristandarder]
Gängad fläns (PT), stumsvetsfläns (WN), platt svetsfläns (SO), hylssvetsfläns (SW), lös fläns (LJ), flänskåpa (ej noterat).
[Enligt maskinindustrins standarder]
Integrerad fläns, stumsvetsfläns, plattsvetsfläns, stumsvetsringplatta lös fläns, platt svetsringplatta lös fläns, flänsad ringplatta lös fläns, flänskåpa.
Grundläggande kunskap om flänsspjällventil
Flänsspjällventilen introducerar det självtätande designkonceptet, där anslutningen mellan ventilskivan och ventilaxeln antar en patenterad utdragbar stiftstruktur. Huvudegenskaperna hos denna ventil är pålitlig tätning, dubbelriktad tätning och tät anslutning utan att lossna, vilket gör ventilen långvarig. Dess egenskaper är följande:
Tvåvägstätning Vanligtvis, på grund av dess strukturella skäl, kan traditionella vridspjällsventiler inte täta bra under arbetstrycket i motsatt riktning (inte gynnsamt för tätningsriktningen). För närvarande finns det inga obligatoriska bestämmelser för dubbelriktad tätning i relevanta nationella standarder. Detta beror på att:
1. Använd självtätande designkoncept Ventilskivans tätningsring är direkt inbäddad i ventilskivan med gummi i sicksackform, utan behov av tryckringar eller bultar. Detta undviker den ojämna belastningen på tätningsringen som orsakas av den traditionella bulttryckplattans tätning, vilket gör att bultarna faller av och tätningsringen skadas i förtid. Problemet. Under verkan av arbetstrycket i motsatt riktning genererar tätningsringen en självtätande kraft, vilket ökar det tätningsspecifika trycket och pressar ventilsätet tätt. Ju högre arbetstryck i motsatt riktning, desto större självtätande kraft, vilket gör tätningsringen och ventilsätet. Kombinationen är tät och ger en tvåvägs tätningseffekt. .
2. Ventilskivan har god styvhet och deformeras inte lätt. Ventilskivan på fjärilsventilen DN300 eller högre har en dubbel platt fackverksflödesstruktur, som har litet flödesmotstånd och god styvhet. Det är inte lätt att deformera under omvänt arbetstryck, så att tätningsringen inte kommer att avvika från ventilsätets bästa tätningspunkt när ventilskivan deformeras. , vilket säkerställer tätningseffekten av tätningsringen. .
3. Gummitätningsring har lång livslängd (1) På grund av det självtätande designkonceptet bibehåller den lilla interferensen mellan gummiringen och ventilsätet i rostfritt stål endast den initiala tätningen, så det specifika trycket som krävs för tätningen ökar när systemtrycket ökar. (2) Dessutom finns ett så kallat "andnings"-spår för att gummits elasticitet ska ge vika i sicksackspåret, så att gummit får ett visst expansionsutrymme när det är under tryck, så att elastisk utmattning kommer inte att förekomma vid långvarigt arbete, så tätningen Ringens livslängd förlängs kraftigt jämfört med traditionella typer.
Produktdisplay
