Rostfritt stål högpresterande fjärilsventil
ÖVERSIKT
Fjärilsventilen, även kallad klaffventil, är en vanlig flödeskontrollventil i industrin och det civila livet. Det används ofta för omkopplingskontroll av låg - tryckledningar. Fjärilsventilen är en ventil som använder en skiva - formad öppnings- och stängningsdel (fjärilsplatta) för att återgå till cirka 90 grader för att öppna, stänga eller justera mediets flöde. Fjärilsventilen kan användas för att styra flödet av olika typer av vätskor som luft, vatten, ånga, olika frätande medier, lera, olja, flytande metall och radioaktiva medier. Det spelar främst en roll att klippa av och strypa på rörledningen. Fjärilsventilens öppnings- och stängningsdel är en skiva - formad fjärilsplatta som roterar runt sin egen axel i ventilkroppen för att uppnå syftet med att öppna, stänga eller reglera.
Strukturella funktioner
Fjärilsventilen har egenskaperna hos enkel struktur, liten storlek, lätt vikt, låg materialförbrukning, liten installationsstorlek, snabbomkoppling, 90 graders fram- och återgående rotation och litet körmoment. Det används för att klippa av, ansluta och justera mediet i rörledningen och har goda vätskekontrollegenskaper och stängning och tätning.
Fjärilsventiler kan transportera lera med minimal vätskansamling vid röröppningen. God tätning kan uppnås under lågt tryck. Bra justeringsprestanda.
Den strömlinjeformade utformningen av fjärilsplattan minskar förlust av vätskemotstånd, vilket gör den till en energi - Sparande produkt.
Ventilstammen är en genom - stamstruktur, som har temperats och har goda omfattande mekaniska egenskaper, korrosionsbeständighet och nötningsmotstånd. När fjärilsventilen öppnas och stängs roterar ventilstammen bara men rör sig inte upp och ner. Förpackningen av ventilstammen är inte lätt att skadas och tätningen är tillförlitlig. Den är fixerad med kotten på fjärilsplattan, och den utökade änden är utformad för att förhindra att ventilstammen kollapsar när anslutningen mellan ventilstammen och fjärilsplattan bryts av misstag.
Anslutningslägen inkluderar flänsanslutning, skivanslutning, rumpa -svetsanslutning och luggskiva anslutning. Drivlägena inkluderar manuell, maskutrustning, elektrisk, pneumatisk, hydraulisk, elektro - hydraulisk koppling och andra ställdon, som kan realisera fjärrkontroll och automatisk drift.
Klassificeringar
Enligt körläget för fjärilsventilen är fjärilsventilen uppdelad i elektrisk fjärilsventil, pneumatisk fjärilsventil, hydraulisk fjärilsventil och manuell fjärilsventil. Enligt skillnaden i strukturell typ är fjärilsventilen uppdelad i mittlinjen fjärilsventil, enkel excentrisk fjärilsventil, dubbel excentrisk fjärilsventil och trippel excentrisk fjärilsventil.
1. Centerline Fjärilsventil: Ventilstamaxeln, fjärilsplattcentret och kroppens centrum i mittlinjen Fjärilsventilen är i samma position, med enkel struktur och bekväm tillverkning. Vanliga gummifodrade fjärilsventiler tillhör denna kategori. Eftersom fjärilsplattan och ventilsätet alltid är i extrudering och skrapning är motståndsavståndet stort och slitaget är snabbt.
2. Enkel excentrisk fjärilsventil: För att lösa extruderingsproblemet på fjärilsplattan och ventilsätet på den koncentriska fjärilsventilen producerades en enda excentrisk fjärilsventil. Dess strukturella egenskap är att ventilstamaxeln avviker från mitten av fjärilsplattan, så att den övre och nedre ändarna på fjärilsplattan inte längre blir rotationsaxeln, spridd och minskade den överdrivna strängsprutningen av den övre och nedre ändarna på fjärilsplattan och ventilsätet. Eftersom rotationscentret på fjärilsplattan (dvs. ventilsaxeln) och fjärilsplattan.e tätningskors - är inställda excentriskt, skiljer sig tätningsytan i fjärilsplattan gradvis från ventilsätets tätningsyta under öppningsprocessen för fjärilsventilen. När fjärilsplattan roterar till 20 grader ~ 25 grader, skiljer sig tätningsytan i fjärilsplattan helt från ventilsätets tätningsyta. När fjärilsplattan öppnas helt, bildas ett gap mellan de två tätningsytorna. Som ett resultat reduceras den relativa mekaniska slitage och extrudering mellan de två tätningsytorna kraftigt under öppnings- och stängningsprocessen för fjärilsventilen, vilket säkerställer tätningen av fjärilsventilen.

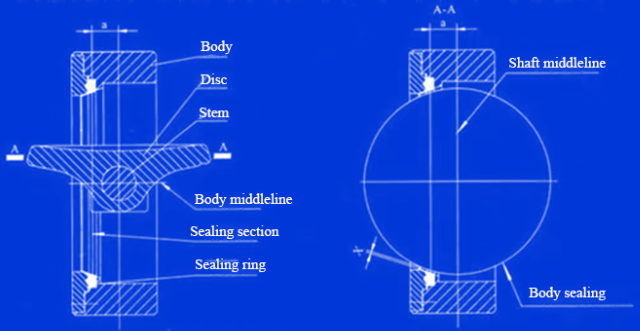

Tätningsstruktur av enstaka excentrisk tätningsfjärilventil
3. Den dubbla excentriska fjärilsventilen, som är den mest använda en, förbättras ytterligare på basis av den enskilda excentriska fjärilsventilen. Dess strukturella egenskap är att ventilstamaxeln avviker från både mitten av fjärilsplattan och kroppens centrum. Den dubbla excentriska effekten gör det möjligt för fjärilsplattan att snabbt skilja sig från ventilsätet efter att ventilen har öppnats, eliminerar kraftigt det onödiga överdrivna extrudering och skrapning mellan fjärilsplattan och ventilsätet, minskat öppningsmotståndet, minskar slitage och ökar livets livslängd. Eftersom rotationscentret på fjärilsplattan (dvs. ventilaxelcentret) och ventilens mittlinje är kompenserade i storlek på basis av den enskilda excentriska fjärilsventilen, kommer tätningsytan på fjärilsplattan att separeras från ventilsätets tätningsytan snabbare än den enskilda excentriska tätningsfjärilventilen under fjärilens öppningsprocess. När fjärilsplattan roterar till 8 grader ~ 12 grader, skiljer tätningsytan på fjärilsplattan helt från ventilsätets tätning. När den öppnas helt bildas ett större gap mellan de två tätningsytorna. Utformningen av denna typ av fjärilsventil minskar kraftigt den mekaniska slitage och trängsel- och tryckdeformation mellan de två tätningsytorna och förbättrar tätningsprestanda för fjärilsventilen.

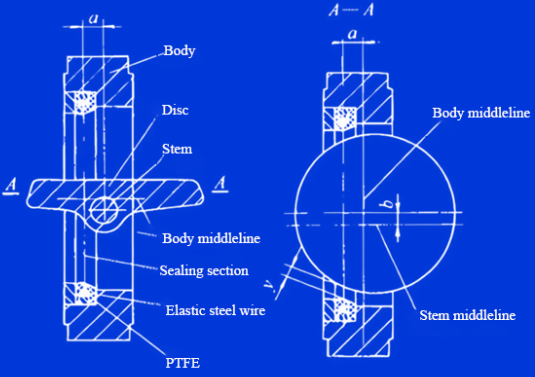

Tätningsstruktur av dubbel excentrisk tätningsfjärilventil
4. För att uppnå hög temperaturmotstånd måste metalltätningar användas, men läckaget är stort; För att uppnå nollläckage måste mjuka tätningar användas, men de är inte resistenta mot hög temperatur. För att övervinna denna motsägelse av den dubbla excentriska fjärilsventilen var fjärilsventilen excentrisk för tredje gången. SO - som kallas tredje excentricitet innebär att formen på tätningsparet inte är en positiv kon, utan en sned kon.
Because the center line of the valve seat is offset from the center line of the valve body on the basis of the double eccentric butterfly valve, the sealing surface of the butterfly plate will immediately separate from the sealing surface of the valve seat at the moment of opening during the opening process of the butterfly valve, and will only contact and press the sealing surface of the valve seat at the moment of closing. När det är helt öppet bildas ett gap mellan de två tätningsytorna, vilket är detsamma som för den dubbla excentriska tätningsfjärilventilen. Utformningen av denna typ av fjärilsventil eliminerar helt den mekaniska slitage och nötning mellan de två tätningsytorna, vilket förbättrar tätningsprestanda och livslängd för fjärilsventilen.
Grundläggande tekniska parametrar
Ventiltyp: Fjärilsventil
Drivläge: Manual/Electric/Pneumatic/Turbine Drive
Anslutningstyp: fläns/skiva/svetsad
Strukturtyp: Enkel excentrisk/dubbel excentrisk/trippel excentrisk
Tätningstyp: mjuk tätning/metalltätning
Nominellt tryck: 16MPA, etc.
Nominell diameter: 10 ~ 5000mm
Ventilkroppsmaterial: gjutstål/rostfritt stål, etc.
Tillämpligt temperaturområde etc.
Ansökningar
Fjärilsventiler är lämpliga för färskt vatten, avlopp, havsvatten, saltvatten, ånga, naturgas, mat, medicin, oljeprodukter, olika syror och alkalier och andra rörledningar som kräver fullständig tätning, noll gastestläckage, höga livskrav och arbetstemperaturer mellan -10 grader och 150 grader.
Mjuka - förseglade excentriska fjärilsventiler är lämpliga för två - vägöppning och stängning och reglering av ventilations- och dammborttagningsrörledningar och används allmänt i gasledningar och vattenvägar i metallurgi, ljusa industri, el och petrokemiska system. Metall - till - metalltråd - tätad dubbel - excentriska fjärilsventiler är lämpliga för urban uppvärmning, gasförsörjning, vattenförsörjning och annan gas, olja, syra och alkali -rörledningar som reglerande och strypande avdelningar
In addition to being used as program control valves for large-scale pressure swing adsorption (PSA) gas separation devices, metal-to-metal face-sealed triple-eccentric butterfly valves can also be widely used in petroleum, petrochemical, chemical, metallurgy, electricity och andra fält.
Ventil inre komponentmaterial
Huvudmetoder för härdningsbehandling
Vanligt använda ventilens inre komponentmaterial är SUS304, SUS316, SUS316L, SUS410, SUS420, etc., och bearbetas i enlighet därmed enligt olika vätskeförhållanden. För kontroll av kavitationsvätskor, vätskor som innehåller fasta partiklar och hög - temperatur och hög - trycksituationer måste de härdas. Behandling för att förlänga ventilens livslängd.
Värmebehandling
A.304/316 Solid lösningsbehandling
Denna serie av material är austenitiskt rostfritt stål och används främst under arbetsförhållanden där mediet är frätande eller i låg - temperatursituationer. När mediet är mycket frätande måste lösningsbehandling genomföras. Syftet med lösningsbehandling är att förbättra materialets hårdhet och korrosionsmotstånd.
Temperaturområde -196 ~ 530 grad
B.410/420 Kylning och härdningsbehandling (släckning + härdning)
Materialet i denna serie är martensitiskt rostfritt stål, vilket är en utmärkt kavitation - resistent material. Den måste släckas och härdas när den används i hög - temperatur och hög - tryckskillnadssituationer. Syftet med att släcka och härda behandling är att förbättra materialets hårdhet och förlänga livslängden under hårda arbetsförhållanden.
Temperaturområde -45 ~ 425 grader
c.17-4ph nederbörd som härdar behandling
Olika typer och mängder förstärkande element läggs till den kemiska sammansättningen av rostfritt stål, och olika typer och mängder karbider, nitrider, karbider och intermetalliska föreningar fälls ut genom nederbördshärdningsprocessen, vilket inte bara förbättrar stålens styrka utan upprätthåller tillräcklig seghet. En typ av hög - styrka rostfritt stål, kallad nederbördshärdning.
Temperaturområde -45 ~ 425 grader
Ytbehandlingsbehandling
Ytvärmebehandling är indelad i två kategorier: ytkylning och kemisk värmebehandling.
a. Flame uppvärmningsytan släckning, kontakta elektrisk uppvärmningsytan släckning, induktionsvärmningsytan släckning, etc.
b. Förgasning, nitrering, karbonitridering, kromboronisering, kopparinfiltrerande, etc.
Ytbehandling
Stellitbeklädnad (huvudkomponenter CO, CR, W) är en vanligt förekommande härdningsbehandlingsmetod med utmärkt korrosionsbeständighet. Det finns två metoder för stellitytor: full ytbeläggning och partiell ytor. Det finns ingen standardreglering för den specifika ytmetoden. Det beror vanligtvis på vätskans olika tryck och temperaturer och om vätskan innehåller partiklar.
Mått för förpackningsskydd
Förpackningsstruktur och material
Förpackningen bör utformas för att vara både stark och lätt för att motstå olika tryck och effekter under transport. De använda materialen bör ha god vädermotstånd, kemisk motstånd och slitmotstånd för att anpassa sig till olika transportmiljöer.
Tätning och läckage - Proof
Förpackningen antar tillförlitlig tätningsteknik, såsom värmetätning, limtätning eller användning av tätningsringar, för att säkerställa lufttäthet och flytande täthet i förpackningen.
Lätt att hantera och identifiera
Storleken och vikten på förpackningen överensstämmer med ergonomiska principer, vilket säkerställer säker och bekväm hantering för hanterare. Samtidigt indikerar förpackningen tydligt lastinformationen, såsom namn, vikt och destination, för snabb identifiering och klassificering.
Särskild lastidentifiering
För specialvaror, såsom brandfarliga, explosiva, giftiga, frätande eller radioaktiva ämnen, måste motsvarande farligt godsetikett fästas på förpackningen.
Specifikationer för förpackning av farligt gods
För specialvaror, såsom brandfarliga, explosiva, giftiga, frätande eller radioaktiva ämnen, måste motsvarande farligt godsetikett fästas på förpackningen.
