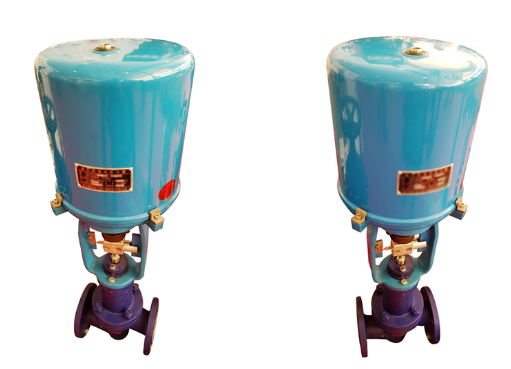

Elektrisk styrventil
Strukturella egenskaper hos elektrisk styrventil
1. Servoförstärkaren antar djup dynamisk negativ feedback, vilket kan förbättra noggrannheten för automatisk justering.
2. Elektriska operatörer finns i olika former och är lämpliga för 4~20mA. DC eller 0~10mA.DC.
3. Det justerbara området är stort, det inneboende justerbara förhållandet är 50, och flödesegenskaperna inkluderar rak linje och lika procent.
4. Den elektroniska elektriska styrventilen kan direkt styra ventilöppningen med strömsignaler utan behov av en servoförstärkare.
5. Ventilkroppen är konstruerad enligt principen om vätskemekanik med en passage med lågt flödesmotstånd med lika tvärsnitt och den nominella flödeskoefficienten ökas med 30%.
Produktinformation
Komplett sortiment
Med ett komplett utbud av produktspecifikationer kan du alltid hitta den som passar dig
Stark och stadig
Bra produktkvalitet, starka antioxidantegenskaper och hållbarhet
Noggrant utförande
Smidigt utförande och fin ytslipning utan grader
Reglerventil, även känd som kontrollventil, är en anordning som använder kraftdrift för att ändra vätskeflödet i ett processsystem. International Electrotechnical Commission (IEC) definierar reglerventilen [kallad kontrollventil utomlands] som: "Den inkluderar en nettokomponent, en intern ventilkroppskomponent som ändrar processvätskans flödeshastighet, och ett eller flera ställdon. anslutna.
Ställdonet används för att svara på signalen som skickas av styrkomponenten. Reglerventilen består av ett ställdon och en ventilkomponent. Ställdonet är drivanordningen för reglerventilen. Den genererar motsvarande dragkraft i enlighet med signaltrycket, vilket får tryckstången att röra sig periodiskt, och därigenom driver reglerventilens ventilkärna att röra sig. Ventilkomponenten är den reglerande delen av reglerventilen. Den samverkar direkt med mediet genom förskjutningen av ställdonets tryckstång för att ändra strypområdet för reglerventilen för att uppnå syftet med regleringen. Reglerventiler är huvudsakligen uppdelade i pneumatiska reglerventiler, elektriska reglerventiler och hydrauliska reglerventiler efter deras energikällor. Skillnaden ligger i ställdonet de är utrustade med. Den pneumatiska reglerventilen använder tryckluft som kraftkälla och är utrustad med ett pneumatiskt ställdon. Den elektriska styrventilen använder elektricitet som kraftkälla och är utrustad med ett elektriskt ställdon; den hydrauliska styrventilen använder hydraultryck som kraftkälla och är utrustad med ett hydrauliskt ställdon.
Beroende på behov kan reglerventilen utrustas med en mängd olika tillbehör för att göra den mer bekväm att använda och mer komplett i funktion. Dessa tillbehör inkluderar ventilpositionerare, handhjulsmekanismer, elektriska omvandlare, etc.
Ventilkroppsform
Ventilhuv form
Arbetsprincip för elektrisk styrventil
Den elektriska reglerventilen styr automatiskt öppningen av ventilen enligt signalen från reglerdelen och reglerar därigenom mediumflöde, tryck och vätskenivå. Med den vanligaste 4-20mA-strömsignalen som exempel, när signalen från styrsystemet till den elektriska styrventilen är 4mA, är styrventilen i helt stängt tillstånd och när en 20mA-signal ges till det är reglerventilen i ett helt öppet tillstånd. Olika signalvärden mellan 4-20mA motsvarar olika öppningar av reglerventilen, det vill säga när styrsystemet ger den en 12mA-signal är reglerventilens öppning 50 %. Välj tillämplig flödeskoefficient enligt ditt eget arbetsförhållande medium, så kan du beräkna flödet och trycket som motsvarar varje öppning av reglerventilen. För att uppnå regleringskraven för reglerventilen för arbetsmediet.
