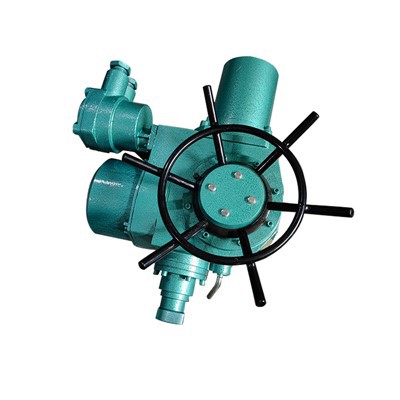

Multi-svängande elektriska ställdon
ÖVERSIKT
Namn: Frya Electric Actuator
Vridmoment: Upp till16000nm
Signal: 0/4-20mA
Enligt kraven i ISO5210 kan multi-svängande ställdon tåla drivkraften från ventilen och överföra till ventilen ett vridmoment som gör att den roterar minst en sväng. Vanligtvis måste multi-svängande ställdon slutföra flera svängar, och grindventiler måste utrustas med lyftstammar. De kräver multi-svängande ställdon för att utföra flera rotationsvändningar. Därför är multi-svängande ställdon utrustade med ihåliga axlar för att driva grindventilstammen. De driver grindventiler, jordventiler och andra ventiler genom att mata ut vridmoment. Manuell drift av ventiler med hjälp av handhjul är också ett standardfunktion hos ställdon. Kontrollenheten bearbetar data för att använda ställdonet i öppnings- och stängningsriktningarna. Vanligtvis fungerar styrenheten som ett elektriskt gränssnitt med DCS -operativsystemet, utrustat med lokal kontroll och integrerad i ställdonet.
Produktfördelar
Diversifierade behov
Processteknologiska platser för stödledningar och automatiserade ventiler finns över hela världen. Inte bara plats- och ventiltypen är viktiga faktorer i valet av elektriska ställdon, utan också klimatmiljön för drift på plats är avgörande. Fry-A Electric Actuators garanterar säker och pålitlig service under olika extrema miljöförhållanden.
Överlägsen prestanda
Kvalitetssäkring
Först när all utrustning på plats tillhandahåller tillförlitlig service under hela sitt liv kan hela processsidan vara effektiv, ekonomisk och säker.
Lång garantiperiod
Grundläggande komponenter i elektrisk ställdon
Den grundläggande elektriska monteringen av ställdonet innehåller följande komponenter: motor, maskutrustning, räknare, akut driftshjul, elektriska anslutningar och ventildrivna anslutningar.
Disk
Räknaren innehåller ett sensorsystem för övervakningsventilläge och ventilmoment, som används för att registrera det mekaniska terminalläget och vridmomentet.
Ventildrivna anslutning
Den ihåliga axeln överför vridmomentet till utgångsdrivbussningen via inre splines.
Utgångsflänsen är bearbetad med en lokaliserande chef som standard.
Huvudfunktioner
Skyddsklass
Tätningsskyddet uppfyller EN 60529 -standarden och skyddsnivån har uppgraderats till IP68. IP68 innebär att den kan nedsänktes i vatten på ett djup av 8 meter under upp till 96 timmar. Under nedsänkningsperioden kan 10 operationer utföras.
Omgivningstemperatur
On-off-typ
Standard -40 grader ~ +80 grad
Valfritt -60 grad ~ +60 grad
Moduleringstyp
Standard -40 grader ~ +60 grad
Valfritt -60 grad ~ +60 grad
Vi kan uppfylla bredare krav på omgivningstemperatur.
Korrosionsskydd
Produktens höga korrosionsskydd avgör dess hållbarhet. Korrosionsskyddssystemet är baserat på kemisk förbehandling och varje komponent är pulverbelagd i två lager. Enligt korrosivitetsklassificeringen enligt ISO 12944-2 erbjuder vi olika korrosionsskyddskvaliteter som passar olika applikationsmiljöer.
Explosionssäkerhet
Principen för explosionssäker utrustningskonstruktion är att utrustningen i sig inte kommer att bli en tändningskälla i en explosiv miljö, och den kommer inte heller att producera gnistor eller överhettas ytan Explosionssäker kvalitet är exdeii ct4/t3GB; Exd IICT4/T3GB
MILJÖ
Härdningsagentlager
Funktionell beläggning ökar vidhäftningen av färg på kavitetsytan
Första pulverbeläggningsskiktet
Detta lager är en epoxibaserad pulverbeläggning. Detta skikt säkerställer den bästa vidhäftningen mellan skalytan och beläggningen
Andra pulverbeläggningsskiktet
Detta skikt är en polyuretanbaserad pulverbeläggning. Detta skikt är den huvudsakliga barriären mot korrosion från kemikalier och väderbildning.
Den optimerade pulverkorssprutningsmetoden skapar den bästa korrosionsbeständigheten.
Kontrollläge
Extern kontroll Alla ställdonssignaler, såsom begränsningssignaler, vridmomentomkopplare, motorisk termisk skydd och ventilposition, kan överföras till den externa styrenheten för vidare bearbetning. Vid utformning av kontrolllogikarkitekturen är det nödvändigt att helt överväga nödvändiga skyddsmekanismer och minimera fördröjningstiden.
Kontaktorenheten som används för att styra motorns drift är installerad i den externa styrenheten och ansluten till ställdonet via en kabel.
När ett lokalt kontrollgränssnitt krävs bör det lokala kontrolloperationsgränssnittet installeras nära ställdonet och integreras med den externa styrenheten.
Integrerad kontroll
När ställdonet är påslagen kan ställdonet med integrerad styrenhet drivas av driftselementen i den lokala kontrollen. Kontrollenheten är helt anpassad till ställdonet. Ställdonet kan ställas in på plats utan att ansluta till DCS -systemet. Endast överföring och utbyte av driftskommandon och återkopplingssignaler krävs mellan kontrollsystemet och ställdonet. On-off-kontrollen av motorn slutförs direkt i enheten.
Fältbuss
Användningen av busskablar kan spara mycket utrymme i kontrollskåpet, och det är mer uppenbart att den traditionella ingångs- och utgångssignalanslutningen är föråldrad. Användningen av två-kärnkablar förenklar driftsättningsfasen och minskar kraftigt kostnaden för kablar i fältet med långdistans.
En annan viktig fördel med FieldBus -tekniken är överföring av förebyggande underhåll och diagnostisk information till kontrollrummet. Därför integrerar FieldBus Technology alla FieldBus -enheter i tillgångshanteringssystemet för att stödja säkerhetsskyddsåtgärderna för fältanordning. Ställdon som är utrustade med intelligenta integrerade kontrollenheter kan tillämpas på olika vanliga standardtyper av fältbussystem i processautomation.
DRAG
Diversifierade behov
Processteknologiska platser för stödledningar och automatiserade ventiler finns över hela världen. Inte bara plats- och ventiltypen är viktiga faktorer i valet av elektriska ställdon, utan också klimatmiljön för drift på plats är avgörande. Frya Electric Actuators garanterar säkra och pålitliga tjänster under olika extrema miljöförhållanden.
Krav på tillförlitlighet
Först när all fältutrustning tillhandahåller tillförlitlig service i hela livslängden kan hela processplatsen vara effektiv, ekonomisk och säker. Den planerade livslängden för många platser är flera decennier, så ställdonet måste kunna arbeta och tjäna pålitligt under denna livslängd. Naturligtvis, även om produkten har avbrutits, kan Frya fortfarande fortsätta att tillhandahålla reservdelar för dessa produktserier.
Parametrar
Produktdisplay
Produktens verkliga skott
Företagets introduktion
Grundades 2014, Freya handlar främst i ventiler, ställdon, elektriska ventilmanövreringar, elektriska ventiler och andra fluidkontrollprodukter och tjänster. Det fokuserar på processindustrins fält och har länge varit engagerade i att tillhandahålla professionella vätskekontrolllösningar för processindustrier som el, stål, byggnadsmaterial och vattenbehandling. Enligt faktiska arbetsförhållanden, genom nödvändig fältundersökning och teknisk avslöjande, ger det kunderna säkra, ekonomiska och miljövänliga urval och design, strikt levererar och guider installation och driftsättning i enlighet med kontraktskrav och överlämnar för användning när standarderna uppfylls. Företaget har alltid fokuserat på att förbättra sina innovationsfunktioner och har uppnått en serie innovativa resultat genom att öka FoU -investeringar och introduktion av teknik. Under de senaste åren har företaget framgångsrikt ansökt om icke-invasiva utseende patent och patentcertifikat för verktygsmodell. Dessa innovativa prestationer har förbättrat företagets kärnkonkurrens.
Ansökningar
Certifikat
